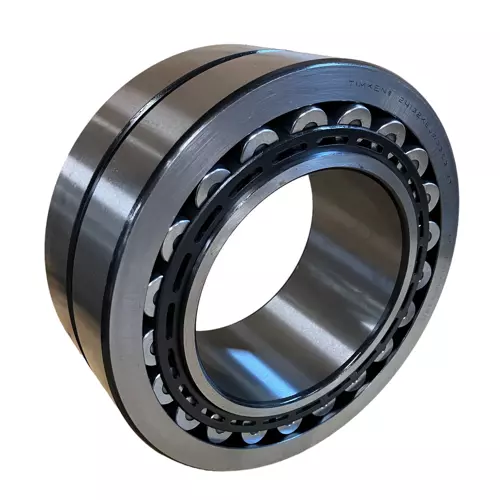

TIMKEN 24132EJW841C3轴承尺寸、参数、图纸、互换、价格
2
4
1
3
2
E
J
W
8
4
1
C
3
2：调心滚子轴承
4：宽度系列：4系列
1：直径系列：1系列
32：公称内径代号，内径：160 mm
EJ：两件式高性能氮化冲压钢保持架
W841：外圈无润滑槽和润滑孔
C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
4：
宽度系列：4系列
1：
直径系列：1系列
32：
公称内径代号，内径：160 mm
EJ：
两件式高性能氮化冲压钢保持架
W841：
外圈无润滑槽和润滑孔
C3：
C3 游隙（大于 CN 游隙）
| 技术规格 | |
| 产品条码 | 087796175976 |
| 设计单元 | 公制 |
| d - 内径 | 160 mm |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 24132CJW841C3 |
| 尺寸规格 | |
| D - 外径 |
270 mm 10.6299 in |
| B” - 内圈宽度 |
109 mm 4.2913 in |
| B - 外圈宽度 |
109 mm 4.2913 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
181 mm 7.1000 in |
| Da - 外圈背衬直径 |
245 mm 9.7000 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
2000000 N 449000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
1390000 N 313000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.37 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 1.8 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 1.84 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 2.74 |
| 参考额定转速（脂润滑） | 1000 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 1100 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0911 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 24132EJW33轴承 | ￥2442.96元 | - | 80 |
| TIMKEN 24132EJW33C3轴承 | ￥3585.56元 | - | 10 |
| TIMKEN 24132EJW33C4轴承 | ￥3689.96元 | - | 23 |
