NSK 100BER10HTYNDBP4+K01轴承尺寸、参数、图纸、互换、价格

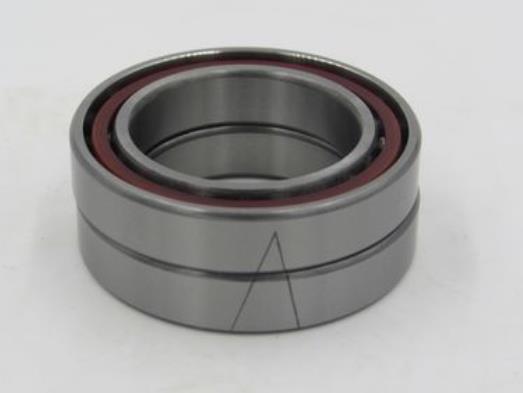

NSK 100BER10HTYNDBP4+K01轴承
更新日期：2025-01-10 16:57:21
市场价：￥10078.8元
销售价：电话咨询
库存：1套
NSK 100BER10HTYNDBP4+K01轴承属于NSK 100轴承系列，其内径为100.00mm，外径为150.00mm，厚度为24.00mm。
后缀列表：【BER：接触角 25°】【10：尺寸系列：10系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【P4：ISO 4级精度】【+K01：带隔圈，隔圈宽度 1mm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
0
0
B
E
R
1
0
H
T
Y
N
D
B
P
4
+
K
0
1
100：高速角接触球轴承，轴承内径：100mm
BER：接触角 25°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
P4：ISO 4级精度
+K01：带隔圈，隔圈宽度 1mm
100：
高速角接触球轴承，轴承内径：100mm
BER：
接触角 25°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
P4：
ISO 4级精度
+K01：
带隔圈，隔圈宽度 1mm
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度 | B | 24 |
| 作用点位置 | a | 412 |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 34.5 |
| 基本额定静载荷 | Cor | 34.5 |
| 极限轴向载荷 | 41 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 12800 | |
| 油润滑 - 单列、无预紧 | 20000 | |
| 脂润滑 - 双列、0预紧 | 10880 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 8160 | |
| 油润滑 - 双列、0预紧 | 17000 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 12750 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 1.25 | |
