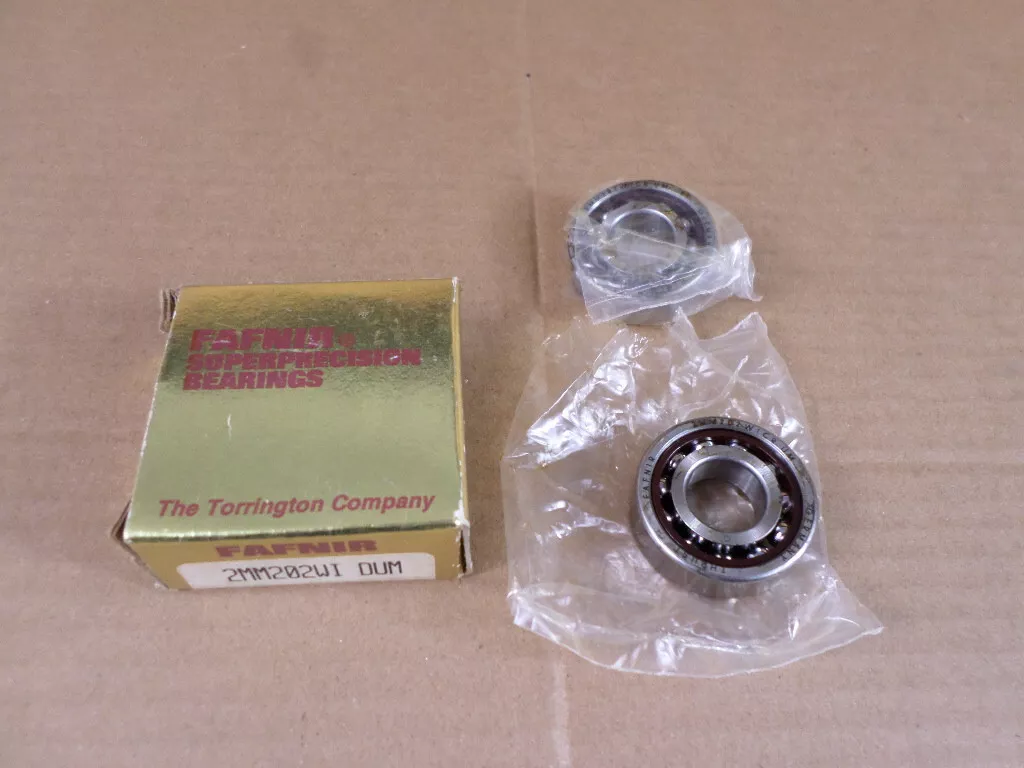

TIMKEN 2MM202WISUL轴承尺寸、参数、图纸、互换、价格
2
M
M
2
0
2
W
I
S
U
L
2：接触角 15°
MM：ABEC7（ISO P4）至ABEC9（ISO P2）之间的超精密等级
2：2 系列
02：公称内径代号，内径：15 mm
WI：角接触，内圈上是低挡肩
SU：单个万能配组轴承
L：轻预紧
2：
接触角 15°
MM：
ABEC7（ISO P4）至ABEC9（ISO P2）之间的超精密等级
2：
2 系列
02：
公称内径代号，内径：15 mm
WI：
角接触，内圈上是低挡肩
SU：
单个万能配组轴承
L：
轻预紧
| 技术规格 | |
| 每套列数 | 单列 |
| 设计单元 | 公制 |
| d - 内径 | 15 mm |
| 滚珠材质 | 钢 |
| 保持架型式 | CR - 酚醛树脂材质，台面引导保持架 |
| 轴承净重 |
0.044 Kg 0.1 lb |
| 制造零件号 | 2MM202WI SUL |
| FAG代号 | 7202C-T-P4S-SUL |
| 尺寸规格 | |
| D - 外径 |
35 mm 1.3780 in |
| 轴承宽度 |
11 mm 0.4331 in |
| 总宽度 |
11 mm 0.4331 in |
| 接触角 | 15 ° |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值（单列） |
4500 N 1010 lbf |
| Cₑ - 动态径向载荷额定值（单列）ˡ¹ˡ |
9580 N 2200 lbf |
| C₁ ISO - 动态径向载荷额定值（单列） |
8710 N 1960 lbf |
| 系数规格 | |
| 极限转速（脂润滑）（单列） | 47800 rpm |
| 极限转速（油润滑） | 95600 rpm |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ²ˡ |
0.6 mm 0.024 in |
| r - 外圈倒角半径ˡ³ˡ |
0.6 mm 0.024 in |
| da - 内圈背衬直径 |
18.9 mm 0.750 in |
| Da - 外圈背衬直径 |
31.1 mm 1.230 in |
