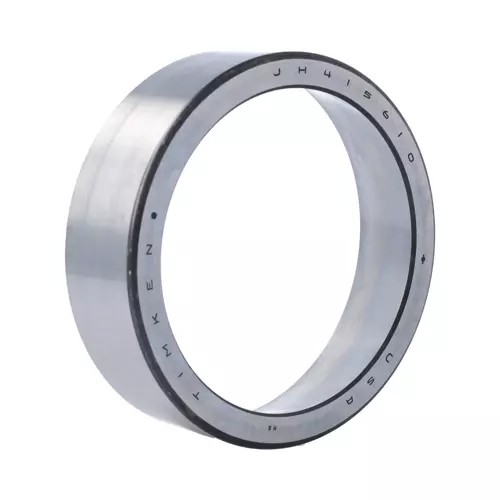

TIMKEN JH415610轴承尺寸、参数、图纸、互换、价格
J
H
4
1
5
6
1
0
J：J 系列，公制尺寸圆锥滚子轴承
H：重型承载
4：27º < 锥角 < 28º30'
156：内径范围：3-4 in
10：部件代号，10表示外圈，外圈基本代号：415610
J：
J 系列，公制尺寸圆锥滚子轴承
H：
重型承载
4：
27º < 锥角 < 28º30'
156：
内径范围：3-4 in
10：
部件代号，10表示外圈，外圈基本代号：415610
| 技术规格 | |
| 系列 | H415600 |
| 外圈零件号 | JH415610 |
| 设计单元 | 公制 |
| 完整的Timken零件号 | H415600 |
| 尺寸规格 | |
| D - 外圈外径 |
145 mm 5.7087 in |
| C - 外圈宽度 |
42 mm 1.6535 in |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| Da - 外圈正面背衬直径 |
139.95 mm 5.51 in |
| Db - 外圈背面背衬直径 |
129.03 mm 5.08 in |
| 系数 | |
| K - 系数ˡ²ˡ | 1.61 |
| e - ISO标准系数ˡ³ˡ | 0.36 |
| Y - ISO标准系数ˡ⁴ˡ | 1.66 |
| G₁ - 发热系数（滚子滚道） | 158.3 |
| G₂ - 发热系数（挡边-滚子端） | 26.4 |
| Cg - 几何因子ˡ⁵ˡ | 0.0931 |
