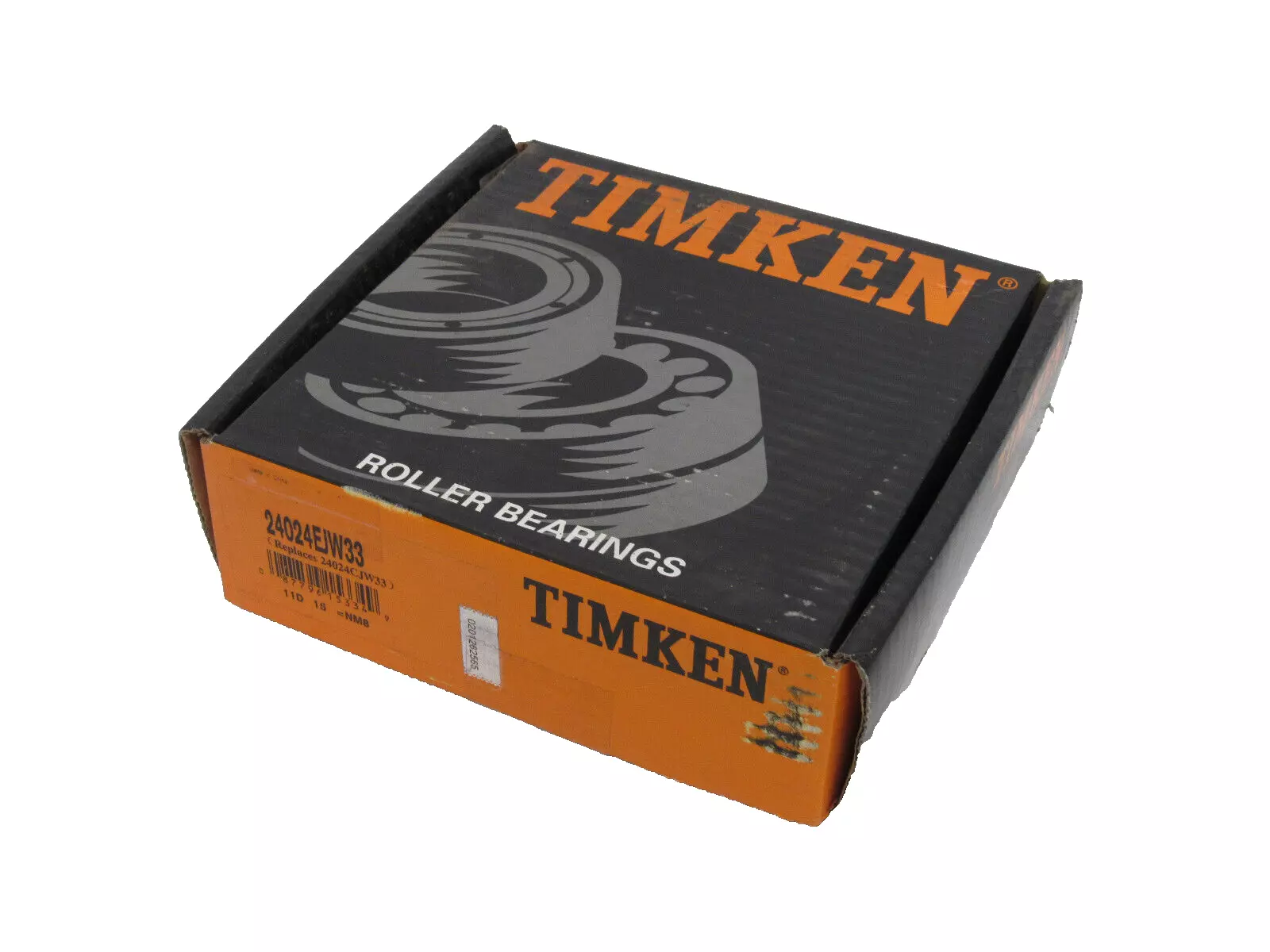

TIMKEN 24024EJW33W89C4轴承尺寸、参数、图纸、互换、价格
2
4
0
2
4
E
J
W
3
3
W
8
9
C
4
2：调心滚子轴承
4：宽度系列：4系列
0：直径系列：0系列
24：公称内径代号，内径：120 mm
EJ：两件式高性能氮化冲压钢保持架
W33：轴承外圈带油槽和三个润滑油孔
W89：内圈带六个润滑孔
C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
4：
宽度系列：4系列
0：
直径系列：0系列
24：
公称内径代号，内径：120 mm
EJ：
两件式高性能氮化冲压钢保持架
W33：
轴承外圈带油槽和三个润滑油孔
W89：
内圈带六个润滑孔
C4：
C4 游隙（大于 C3 游隙）
| 技术规格 | |
| 产品条码 | 087796244412 |
| 设计单元 | 公制 |
| d - 内径 | 120 mm |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 24024CJW33W89C4 |
| 尺寸规格 | |
| D - 外径 |
180 mm 7.0866 in |
| B” - 内圈宽度 |
60 mm 2.3622 in |
| B - 外圈宽度 |
60 mm 2.3622 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
132.0 mm 5.2000 in |
| Da - 外圈背衬直径 |
167 mm 6.600 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
762000 N 171000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
523000 N 117000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.29 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.26 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.32 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.45 |
| 参考额定转速（脂润滑） | 2200 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 2700 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0733 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 24024CJW33C4轴承 | ￥939.6元 | - | 1 |
| TIMKEN 24024EJW33C4轴承 | ￥1067.2元 | - | 636 |
| TIMKEN 24024CJW33轴承 | ￥1143.76元 | - | 23 |
| TIMKEN 24024EJW33C3轴承 | ￥1197.12元 | - | 157 |
| TIMKEN 24024EJW33轴承 | ￥1227.28元 | - | 52 |
