NSK 50BNR10XTSUELP4Y Q轴承尺寸、参数、图纸、互换、价格

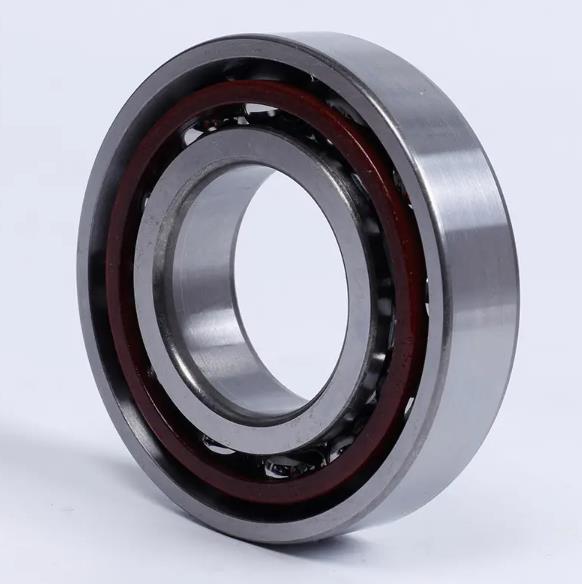

NSK 50BNR10XTSUELP4Y Q轴承
更新日期：2025-01-09 17:04:08
市场价：￥2646元
销售价：电话咨询
库存：2套
NSK 50BNR10XTSUELP4Y Q轴承属于NSK 50轴承系列，其内径为50.00mm，外径为80.00mm，厚度为16.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【SU：单列万能配对】【EL：微预紧】【P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
5
0
B
N
R
1
0
X
T
S
U
E
L
P
4
Y
-
Q
50：高速角接触球轴承，轴承内径：50mm
BNR：接触角 18°
10：尺寸系列：10系列
X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
SU：单列万能配对
EL：微预紧
P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-Q：商业包装，金色纸盒不覆膜单个或成对包装
50：
高速角接触球轴承，轴承内径：50mm
BNR：
接触角 18°
10：
尺寸系列：10系列
X：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
SU：
单列万能配对
EL：
微预紧
P4Y：
特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 50 |
| 外径 | D | 80 |
| 厚度 | B | 16 |
| 作用点位置 | a | 18.4 |
| C | 21 | |
| BN | 3.4 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 56 | |
| Da max | 74 | |
| Db max | 75 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 12.2 |
| 基本额定静载荷 | Cor | 9.9 |
| 极限轴向载荷 | 9.2 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 32400 | |
| 油润滑 - 单列、无预紧 | 50800 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 24300 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 38100 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.8 |
| 质量（参考值） | 0.266 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：50 N。三列使用时，预紧力为：68 N。四列使用时，预紧力为：100 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：52 N/μm。三列使用时，轴向刚度为：76.96 N/μm。四列使用时，轴向刚度为：104 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
