INA VU200260轴承尺寸、参数、图纸、互换、价格
V
U
2
0
0
2
6
0

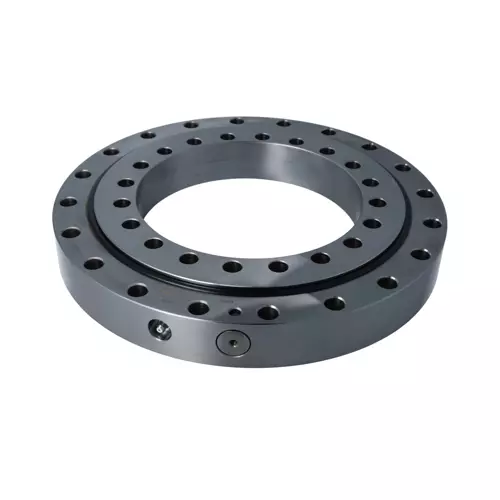

VU：无齿轮的四点接触球回转支承轴承，两侧密封，内外圈安装孔均为通孔
200260：与轴承尺寸有关的基本代号
VU：
无齿轮的四点接触球回转支承轴承，两侧密封，内外圈安装孔均为通孔
200260：
与轴承尺寸有关的基本代号
| 主要尺寸&性能数据 | ||
| di | 191 mm | 内圈内径 |
| 0.5 mm | 内圈内径下公差 | |
| 0.5 mm | 内圈内径上公差 | |
| H | 46 mm | 高度 |
| Da | 329 mm | 外径 |
| 0.8 | 外径下公差 | |
| 0.8 | 外径上公差 | |
| ha | 41 mm | 带外圈 |
| hi | 41 mm | 带内圈 |
| 0.05 | 最小正常径向游隙 | |
| 0.2 | 最大正常径向游隙 | |
| 0.08 | 最小正常轴向游隙 | |
| 0.33 | 最大正常轴向游隙 | |
| 14.936 kg | 重量 | |
| 尺寸参数 | ||
| Di | 259 mm | 外圈内径 |
| da | 261 mm | 内圈外径 |
| dB | 14 mm | 固定孔 |
| La | 305 mm | 外圈固定孔节圆直径 |
| na | 20 | 外圈固定孔数 |
| Li | 215 mm | 内圈固定孔节圆直径 |
| ni | 20 | 内圈固定孔数 |
| Fr zul | 89,000 N | 螺钉最大径向载荷 |
| umax | 2 mm | 润滑短节最大突出量 |
| 工作温度 | ||
| Tmin | -25 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 179,000 N | 基本额定动载荷，轴向 |
| Cr | 163,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0r | 300,000 N | 径向额定静载荷（仅适用于径向载荷） |
| C0a | 650,000 N | 基本额定静载荷，轴向 |
