INA XU050077轴承尺寸、参数、图纸、互换、价格
X
U
0
5
0
0
7
7

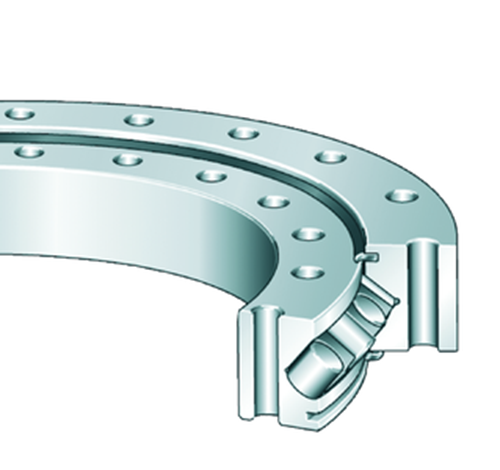

XU：无齿轮的交叉滚子回转支承轴承，两侧密封，内外圈安装孔均为通孔
050077：与轴承尺寸有关的基本代号
XU：
无齿轮的交叉滚子回转支承轴承，两侧密封，内外圈安装孔均为通孔
050077：
与轴承尺寸有关的基本代号
| 主要尺寸&性能数据 | ||
| di | 40 mm | 孔径 |
| 0.025 | 内径上公差 | |
| 0 | 内径下公差 | |
| t | 10 mm | 定心内圈长度 |
| Da | 112 mm | 外径 |
| 0 | 外径上公差 | |
| -0.04 | 外径下公差 | |
| H | 22 mm | 高度 |
| 1.207 kg | 重量 | |
| 尺寸参数 | ||
| ha | 21 mm | 带外圈 |
| La | 97 mm | 外圈固定孔节圆直径 |
| na | 6 | 外圈固定孔数 |
| dB | 6.6 mm | 固定孔 |
| dS | 11 mm | 固定孔的埋头孔径 |
| tS | 5.5 mm | 固定孔的埋头孔深度 |
| Li | 56 mm | 内圈固定孔节圆直径 |
| ni | 6 | 内圈固定孔数 |
| M8 | 胎面固定孔 | |
| tG | 13 mm | 螺纹深度 |
| VSPmin | 0.005 mm | 最小轴承预紧 |
| VSPmax | 0.008 mm | 最大轴承预紧 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
| 计算因素 | ||
| Ca | 19,600 N | 基本额定动载荷，轴向 |
| Cr | 14,000 N | 径向额定动载荷（仅适用于径向载荷） |
| C0a | 46,000 N | 基本额定静载荷，轴向 |
| C0r | 22,700 N | 径向额定静载荷（仅适用于径向载荷） |
| Fr zu. | 9,300 N | 螺钉最大径向载荷 |
