INA NKX10-Z-TV-XL轴承尺寸、参数、图纸、互换、价格

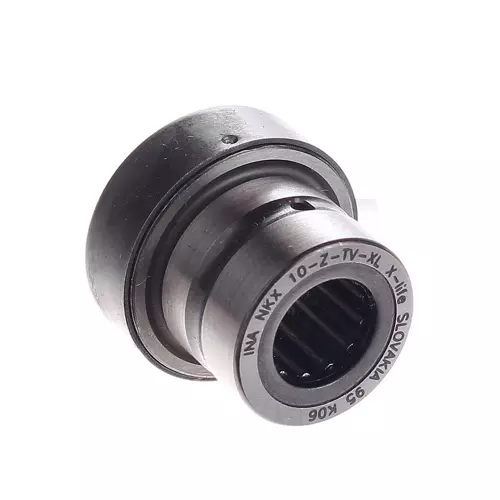

INA NKX10-Z-TV-XL轴承
更新日期：2025-03-13 17:51:15
市场价：￥119.36元
销售价：电话咨询
库存：14套
INA NKX10-Z-TV-XL轴承属于滚针/轴向滚珠轴承 NKX-Z 系列，轴向分离，单向，符合 DIN 5429 标准，带端盖，使用润滑脂润滑。
前缀列表：【NKX：滚针与推力球复合轴承，不带内圈】。后缀列表：【-Z：带外防尘盖，已填充锂基复合润滑脂，代号：GA08】【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-XL：X-life 长寿命轴承标记】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
K
X
1
0
-
Z
-
T
V
-
X
L
NKX：滚针与推力球复合轴承，不带内圈
10：内径代号，内径：10 mm
-Z：带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-XL：X-life 长寿命轴承标记
NKX：
滚针与推力球复合轴承，不带内圈
10：
内径代号，内径：10 mm
-Z：
带外防尘盖，已填充锂基复合润滑脂，代号：GA08
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-XL：
X-life 长寿命轴承标记
| 主要尺寸&性能数据 | ||
| Fw | 10 mm | 内径 |
| D | 19 mm | 外径 |
| C | 23 mm | 高度 |
| Cr | 7,000 N | 径向额定动载荷 |
| C0r | 7,800 N | 径向额定静载荷 |
| Ca | 10,000 N | 基本额定动载荷，轴向 |
| C0a | 14,000 N | 基本额定静载荷，轴向 |
| Cur | 1,330 N | 径向极限疲劳载荷 |
| Cua | 690 N | 极限疲劳载荷，轴向 |
| nG | 12,400 1/min | 极限转速 |
| 39 g | 重量 | |
| 尺寸参数 | ||
| D1 max | 25.2 mm | 法兰最大外径 |
| D2 max | 25.2 mm | 法兰最大外径 |
| C1 | 9 mm | 轴向密封组件的宽度 |
| C1 | 6.5 mm | 到润滑孔的距离 |
| C2 | 6.5 mm | 到润滑孔的距离 |
| dw | 10 mm | 轴垫圈内径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| 安装参数 | ||
| da | 19.7 mm | 轴肩安装尺寸 |
| ra max | 0.3 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 附加附件 | ||
| IR7X10X16-XL | 配套的内圈型号 | |
| 密封 | Z | 轴承带端盖 |
| 保持架 | TV | 聚酰胺66保持架 |
