INA 89309-TV/D-1轴承尺寸、参数、图纸、互换、价格

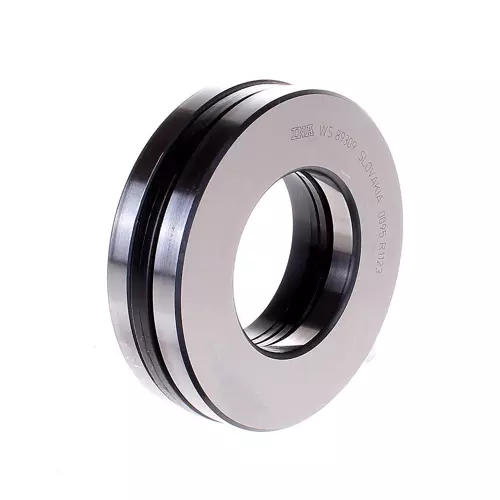

INA 89309-TV/D-1轴承
更新日期：2025-03-01 11:40:44
市场价：￥338.44元
销售价：电话咨询
库存：1套
INA 89309-TV/D-1轴承属于轴向圆柱滚子轴承 893 系列，单向，包含K893、GS、WS。
后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【/D-1：一类滚针】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
8
9
3
0
9
-
T
V
/
D
-
1
8：推力圆柱滚子轴承
9：高度系列：9系列
3：直径系列：3系列
09：内径：45 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
/D-1：一类滚针
8：
推力圆柱滚子轴承
9：
高度系列：9系列
3：
直径系列：3系列
09：
内径：45 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
/D-1：
一类滚针
| 主要尺寸&性能数据 | ||
| d | 45 mm | 内径 |
| D | 85 mm | 外径 |
| T | 24 mm | 高度 |
| Ca | 139,000 N | 基本额定动载荷，轴向 |
| C0a | 445,000 N | 基本额定静载荷，轴向 |
| Cua | 45,500 N | 极限疲劳载荷，轴向 |
| nG | 4,450 1/min | 极限转速 |
| nϑr | 1,620 1/min | 参考转速 |
| 0.613 kg | 重量 | |
| 尺寸参数 | ||
| D1 | 47 mm | 外壳垫圈内径 |
| d1 | 85 mm | 轴垫圈撕裂直径 |
| B | 24 mm | 宽度 |
| rmin | 1 mm | 最小倒角尺寸 |
| Dc1 | 45 mm | 保持架孔径 |
| 安装参数 | ||
| da | 83 mm | 轴肩最小直径 |
| Da | 49 mm | 壳肩最大直径 |
| ra | 1 mm | 凹槽半径 |
| 附加附件 | ||
| K89309-TV | 轴向滚子和保持架组件 | |
| GS89309 | 外壳垫圈 | |
| WS89309 | 轴垫圈 | |
| 保持架 | TV | PA66制成的塑料保持架 |
