INA PTUE40-TV-FA125.5轴承尺寸、参数、图纸、互换、价格
INA PTUE40-TV-FA125.5轴承
更新日期：2025-03-15 14:49:50
市场价：￥587.71元
销售价：电话咨询
库存：17套

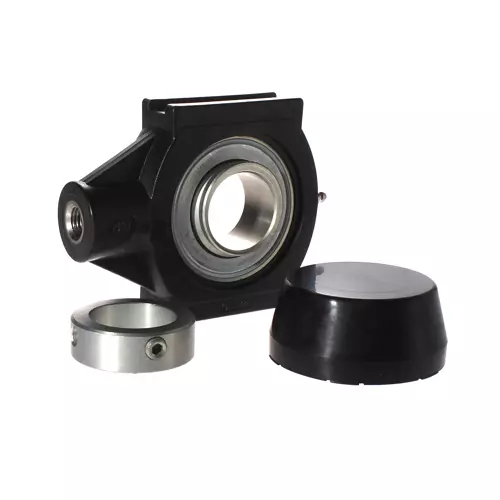

INA PTUE40-TV-FA125.5轴承属于张紧型轴承座 PTUE..-TV 系列，RIBB 塑料材质。
前缀列表：【P：两侧带NPP唇封（P密封）的外球面球轴承座安装单元】【TUE：带滑块轴承座】。后缀列表：【-TV：滚动体引导，玻璃纤维增强尼龙66保持架】【-FA125-5：带Corrotect涂层，防腐蚀】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
P
T
U
E
4
0
-
T
V
-
F
A
1
2
5
-
5
P：两侧带NPP唇封（P密封）的外球面球轴承座安装单元
TUE：带滑块轴承座
40：内径代号，内径：40 mm
-TV：滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：带Corrotect涂层，防腐蚀
P：
两侧带NPP唇封（P密封）的外球面球轴承座安装单元
TUE：
带滑块轴承座
40：
内径代号，内径：40 mm
-TV：
滚动体引导，玻璃纤维增强尼龙66保持架
-FA125-5：
带Corrotect涂层，防腐蚀
| 主要尺寸&性能数据 | ||
| d | 40 mm | 内径 |
| L | 140 mm | 长度 |
| M | 113 mm | 外壳 总宽度 |
| 1.06 kg | 重量 | |
| 尺寸参数 | ||
| T | 40 mm | 高度（外壳，安装侧） |
| A2 | 33.5 mm | 外壳宽度 |
| 安装参数 | ||
| L1 | 85 mm | 轴距 |
| L3 | 80 mm | 导向槽长度s |
| A1 | 16 mm | 导向槽宽度 |
| H1 | 102 mm | 距离 guidance groove |
| K | M16 | 螺纹固定孔 |
| Q | 1/4-28 UNF | 连接螺纹润滑 |
| 附加附件 | ||
| TUE08-TV | 外壳 | |
| GRAE40-NPP-B-FA107/125.5 | 轴承型号 | |
| KASK08-S-G | 端盖 | |
| KASK08-S-R-丁腈橡胶 | 开式保护盖 | |
| 特殊材质 | TV | 塑料外壳 |
| 制造说明 | FA125.5 | 轴承带防腐涂层 |
