INA AXS2034轴承尺寸、参数、图纸、互换、价格
A
X
S
2
0
3
4

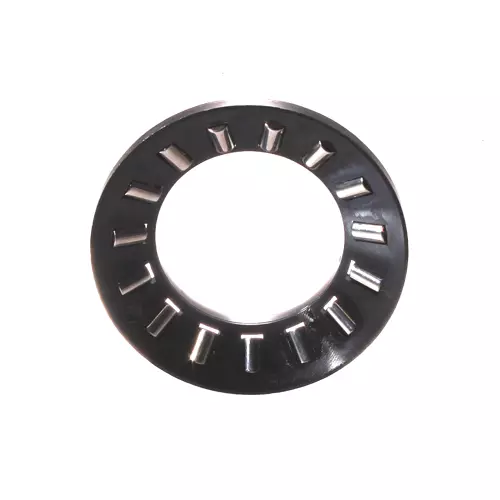

AXS：45度角斜面推力滚针与保持架组件
20：内径代号，参考内径：20 mm
34：外径代号，参考外径：34 mm
AXS：
45度角斜面推力滚针与保持架组件
20：
内径代号，参考内径：20 mm
34：
外径代号，参考外径：34 mm
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 34 mm | 外径 |
| H | 5 mm | 高度 |
| max | -0.1 mm | 最大公差高度 |
| min | -0.2 mm | 最小公差高度 |
| α | 60 ° | 接触角 |
| ca | 9,800 N | 基本额定动载荷，轴向 |
| C0a | 25,000 N | 基本额定动载荷，轴向 |
| 16 g | 重量 | |
| 尺寸参数 | ||
| da | 20.2 mm | 以轴为中心 |
| max | -0.05 mm | 壳体的最大对中公差 |
| min | -0.15 mm | 壳体的最小对中公差 |
| Da | 34.2 mm | 以外壳为中心 |
| max | 0.15 mm | 轴的最大对中公差 |
| min | 0.05 mm | 轴的最小对中公差 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
