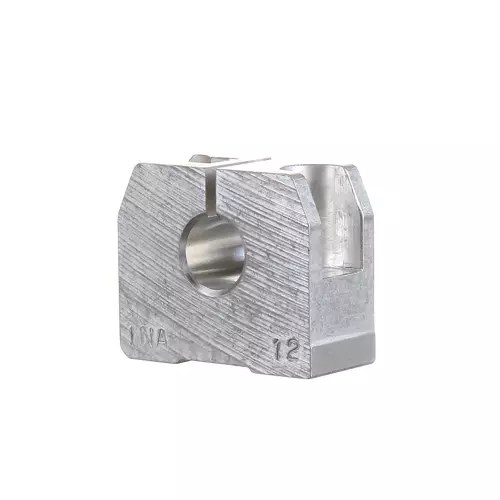

INA GWH12-B轴承尺寸、参数、图纸、互换、价格
G
W
H
1
2
-
B
GWH：直线轴承用轴支撑座
12：适配轴径代号，轴径：12 mm
-B：经优化的内部结构
GWH：
直线轴承用轴支撑座
12：
适配轴径代号，轴径：12 mm
-B：
经优化的内部结构
| 主要尺寸&性能数据 | ||
| D | 12 mm | 直径 |
| Tol D | H8 | 公差 |
| B | 40 mm | 平面宽度 |
| L | 18 mm | 长度 |
| H | 33 mm | 高度 |
| 50 g | 重量 | |
| 安装参数 | ||
| JB | 27 mm | 安装尺寸 |
| Tol JB | u00B10,15 | 公差 |
| A5 | 20 mm | 安装尺寸 |
| B1 | 32 mm | 安装尺寸 |
| H2 | 19 mm | 安装尺寸 |
| Tol H2 | +0,1 | 上公差 |
| Tol H2 | -0,1 | 下公差 |
| H4 | 25.1 mm | 安装尺寸 |
| H5 | 5 mm | 安装尺寸 |
| T5 | 13 mm | 安装尺寸 |
| H6 | 16 mm | 安装尺寸 |
| G2 | M6 mm | 下面的安装螺纹 |
| N1 | 5.3 mm | 安装尺寸 |
| N3 | 11 mm | 安装尺寸 |
| K5 | M5 | 上面的螺纹固定螺钉 |
| W | 3 mm | 横向宽度 |
| 尺码代码 | 12 | |
| 后缀 | B | 版本 |
