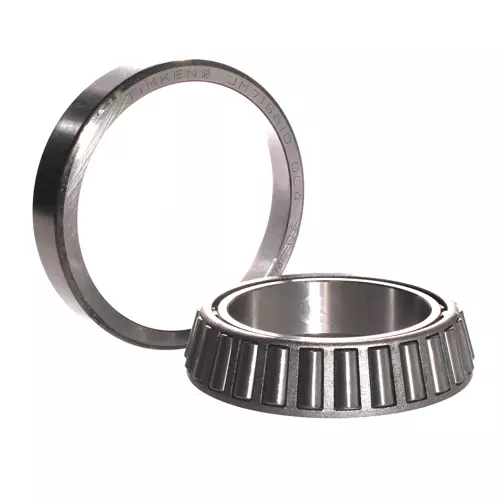

TIMKEN JM716649/JM716610轴承尺寸、参数、图纸、互换、价格
J
M
7
1
6
6
4
9
/
J
M
7
1
6
6
1
0
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' < 锥角 < 36º
166：内径范围：3-4 in
49：部件代号，49表示内圈，内圈基本代号：716649
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
M：中型承载
7：32º30' < 锥角 < 36º
166：内径范围：3-4 in
10：部件代号，10表示内圈，内圈基本代号：716610
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' < 锥角 < 36º
166：
内径范围：3-4 in
49：
部件代号，49表示内圈，内圈基本代号：716649
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
M：
中型承载
7：
32º30' < 锥角 < 36º
166：
内径范围：3-4 in
10：
部件代号，10表示内圈，内圈基本代号：716610
| 技术规格 | |
| 系列 | M716600 |
| 锥体零件号 | JM716649 |
| 外圈零件号 | JM716610 |
| 设计单元 | 公制 |
| 轴承净重 |
1.4 Kg 3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | M716600 |
| 尺寸规格 | |
| d - 内径 |
85 mm 3.3465 in |
| D - 外圈外径 |
130 mm 5.1181 in |
| B - 锥体宽度 |
29.000 mm 1.1417 in |
| C - 外圈宽度 |
24.000 mm 0.9449 in |
| T - 轴承宽度 |
30.000 mm 1.1811 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
92 mm 3.62 in |
| db - 锥体背面背衬直径 |
98 mm 3.86 in |
| Da - 外圈正面背衬直径 |
125.00 mm 4.96 in |
| Db - 外圈背面背衬直径 |
117.09 mm 4.61 in |
| Ab - 保持架锥体正面游隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面游隙 |
1.8 mm 0.07 in |
| a - 有效中心位置ˡ³ˡ |
-0.3 mm -0.01 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
41800 N 9400 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
161000 N 36300 lbf |
| C₀ - 静态径向载荷额定值 |
245000 N 55100 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
31800 N 7150 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.31 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.35 |
| G₁ - 发热系数（滚子滚道） | 117.1 |
| G₂ - 发热系数（挡边-滚子端） | 38.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.13 |
