NSK 100BTR10ETYNDBLP4轴承尺寸、参数、图纸、互换、价格

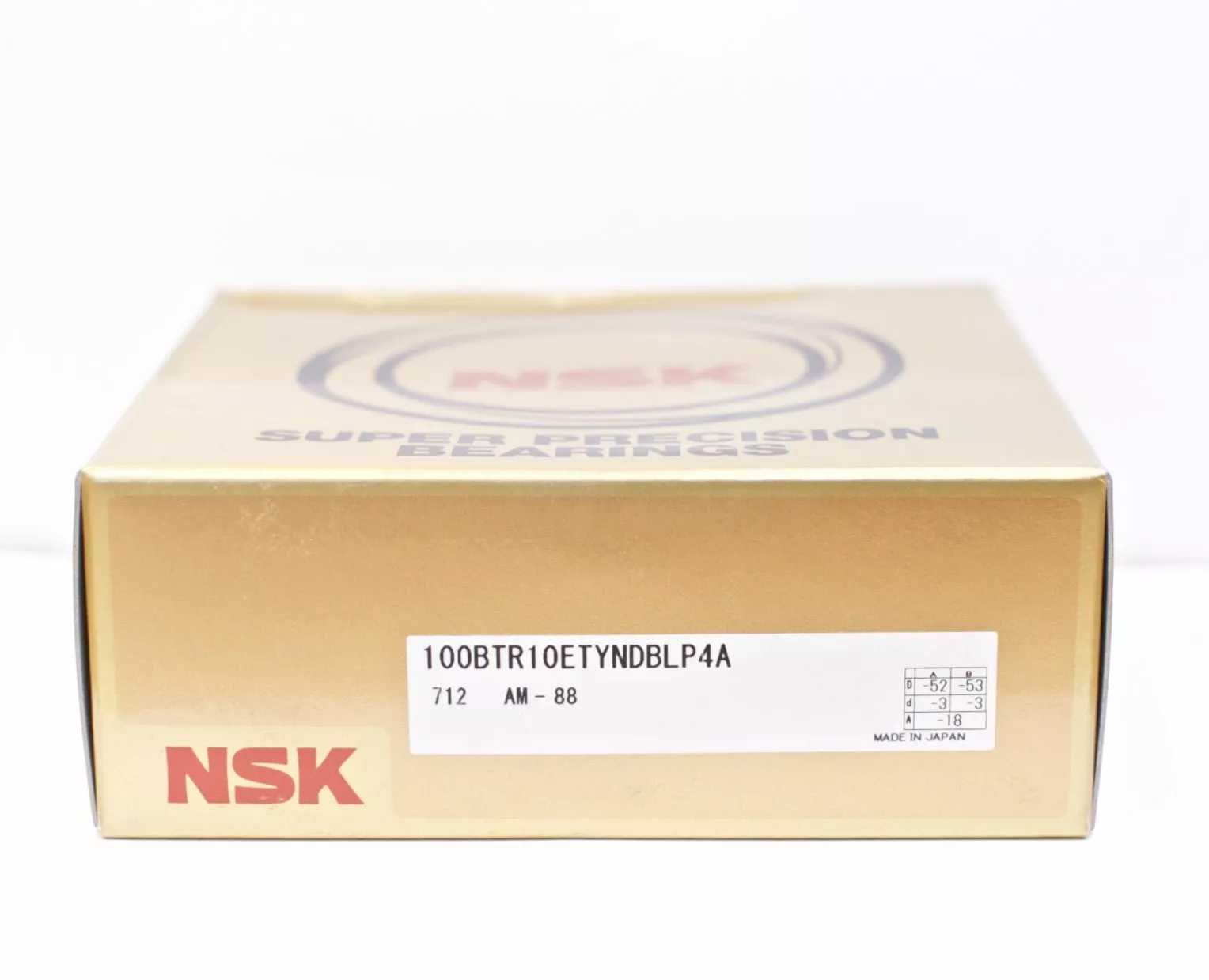

NSK 100BTR10ETYNDBLP4轴承
更新日期：2025-01-11 11:53:53
市场价：￥2793.42元
销售价：电话咨询
库存：1套
NSK 100BTR10ETYNDBLP4轴承属于NSK 100轴承系列，其内径为100.00mm，外径为150.00mm，厚度为45.00mm。
后缀列表：【BTR：高速推力角接触球轴承，接触角 40°，内径和外径尺寸符合标准系列，宽度特殊】【10：尺寸系列：10系列】【E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【L：轻预紧】【P4：ISO 4级精度】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
0
0
B
T
R
1
0
E
T
Y
N
D
B
L
P
4
100：轴承内径：100mm
BTR：高速推力角接触球轴承，接触角 40°，内径和外径尺寸符合标准系列，宽度特殊
10：尺寸系列：10系列
E：滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
L：轻预紧
P4：ISO 4级精度
100：
轴承内径：100mm
BTR：
高速推力角接触球轴承，接触角 40°，内径和外径尺寸符合标准系列，宽度特殊
10：
尺寸系列：10系列
E：
滚动体是超长寿命钢材质，内外圈是 SUJ2轴承钢材质
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
L：
轻预紧
P4：
ISO 4级精度
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（双列） | B | 45 |
| rmin | 1.5 | |
| r1 min | 1 | |
| 作用点位置 | a | 63.7 |
| r1 min | 109 | |
| r1 min | 144 | |
| r1 min | 1.5 | |
| r1 min | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Ca | 51.5 |
| 基本额定静载荷 | Coa | 114 |
| 极限轴向载荷 | 73 | |
| 极限转速（min-1） | ||
| 脂润滑 - 轻（L）预紧 | 4760 | |
| 油润滑 - 轻（L）预紧 | 6205 | |
| 脂润滑 - 轻（L）预紧（连续安全运行） | 3034.5 | |
| 油润滑 - 轻（L）预紧（连续安全运行） | 3955.6875 | |
| 其他参数 | ||
| 接触角（度） | 40 | |
| 质量（kg）（参考值） | 1.31 | |
| 计算结果 | ||
| 预紧力（N） | 3030 | |
| 轴向刚度（N/μm） | 825 | |
| 测量轴向游隙（μm） | -20 | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| NSK 100BTR10ETYNDBELP-01 Q轴承 | ￥3790.96元 | - | 7 |
| NSK 100BTR10ETYNDBLP4A轴承 | ￥3412.5元 | - | 2 |
