NSK 75BER10HTV1VSUELP3轴承尺寸、参数、图纸、互换、价格

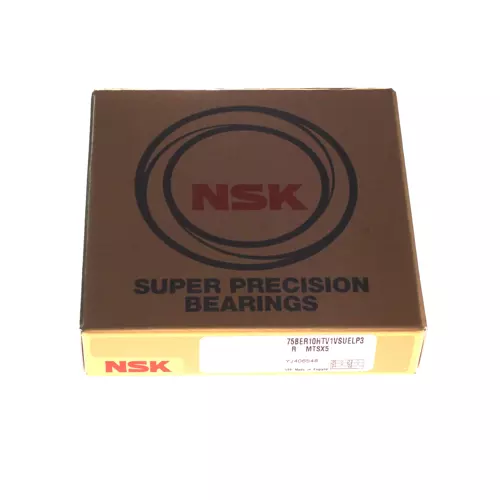

NSK 75BER10HTV1VSUELP3轴承
更新日期：2025-01-10 14:20:28
市场价：￥3528元
销售价：电话咨询
库存：2套
NSK 75BER10HTV1VSUELP3轴承属于NSK 75轴承系列，其内径为75.00mm，外径为115.00mm，厚度为20.00mm。
后缀列表：【BER：接触角 25°】【10：尺寸系列：10系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【V1V：两侧带非接触式橡胶密封件】【SU：单列万能配对】【EL：微预紧】【P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
5
B
E
R
1
0
H
T
V
1
V
S
U
E
L
P
3
75：高速角接触球轴承，轴承内径：75mm
BER：接触角 25°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
V1V：两侧带非接触式橡胶密封件
SU：单列万能配对
EL：微预紧
P3：特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
75：
高速角接触球轴承，轴承内径：75mm
BER：
接触角 25°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
V1V：
两侧带非接触式橡胶密封件
SU：
单列万能配对
EL：
微预紧
P3：
特殊精度等级，尺寸精度ISO 4级，旋转精度ISO 2级
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度 | B | 20 |
| 作用点位置 | a | 31.9 |
| BN | 4 | |
| SN | 11.6 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 82 | |
| Da max | 108 | |
| Db max | 110 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 21.6 |
| 基本额定静载荷 | Cor | 19.8 |
| 极限轴向载荷 | 23.7 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 16900 | |
| 油润滑 - 单列、无预紧 | 26400 | |
| 脂润滑 - 单列、无预紧（连续安全运行） | 12675 | |
| 油润滑 - 单列、无预紧（连续安全运行） | 19800 | |
| 其他参数 | ||
| 接触角（度） | 25 | |
| 系数 | fo | - |
| 质量（参考值） | 0.638 | |
| 计算结果 | ||
| 预紧力（N） | 单列使用时，无预紧。双列使用时，预紧力为：49 N。三列使用时，预紧力为：66.64 N。四列使用时，预紧力为：98 N。 | |
| 轴向刚度（N/μm） | 单列使用时，无轴向刚度。双列使用时，轴向刚度为：103 N/μm。三列使用时，轴向刚度为：152.44 N/μm。四列使用时，轴向刚度为：206 N/μm。 | |
| 径向刚度（N/μm） | 0 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
