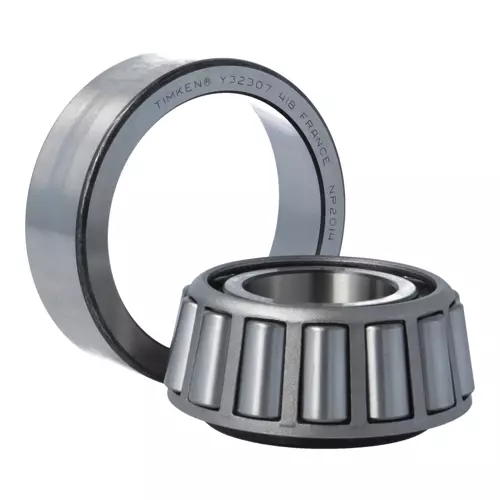

TIMKEN 32307-90KA1轴承尺寸、参数、图纸、互换、价格
3
2
3
0
7
-
9
0
K
A
1
3：圆锥滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
07：内径：35 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
07：
内径：35 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
| 技术规格 | |
| 系列 | 32307 |
| 锥体零件号 | X32307 |
| 外圈零件号 | Y32307 |
| 设计单元 | 公制 |
| 轴承净重 |
0.8 Kg 1.7 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32307 |
| 尺寸规格 | |
| d - 内径 |
35 mm 1.3780 in |
| D - 外圈外径 |
80 mm 3.1496 in |
| B - 锥体宽度 |
31.000 mm 1.2205 in |
| C - 外圈宽度 |
25.000 mm 0.9843 in |
| T - 轴承宽度 |
32.750 mm 1.2894 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
43 mm 1.69 in |
| db - 锥体背面背衬直径 |
46 mm 1.81 in |
| Da - 外圈正面背衬直径 |
74.68 mm 2.94 in |
| Db - 外圈背面背衬直径 |
70.10 mm 2.76 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
3.6 mm 0.14 in |
| a - 有效中心位置ˡ³ˡ |
-12.2 mm -0.48 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
30000 N 6740 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
116000 N 26000 lbf |
| C₀ - 静态径向载荷额定值 |
123000 N 27700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
16200 N 3640 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.85 |
| e - ISO标准系数ˡ⁸ˡ | 0.31 |
| Y - ISO标准系数ˡ⁹ˡ | 1.9 |
| G₁ - 发热系数（滚子滚道） | 29 |
| G₂ - 发热系数（挡边-滚子端） | 10.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0733 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32307轴承 | ￥89.32元 | - | 32 |
