NSK HR32020XJP5 5轴承尺寸、参数、图纸、互换、价格

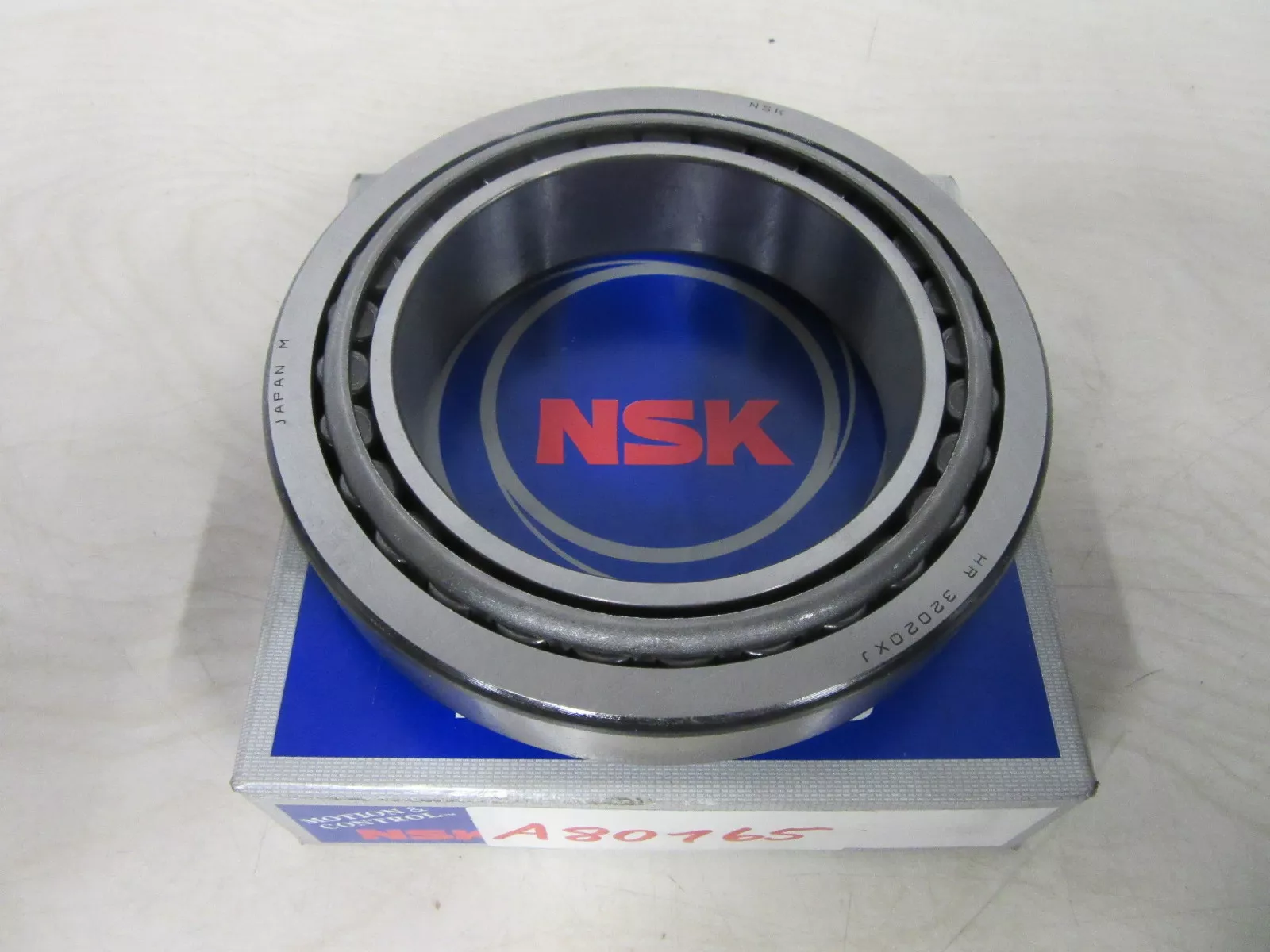

NSK HR32020XJP5 5轴承
更新日期：2025-01-11 14:07:37
市场价：￥1889.36元
销售价：电话咨询
库存：2套
NSK HR32020XJP5 5轴承属于NSK 32020轴承系列，其内径为100.00mm，外径为150.00mm，厚度为32.00mm。
前缀列表：【HR：重载型】。后缀列表：【X：20和29系列，主要尺寸与 ISO355 标准尺寸一致】【J：外圈滚道直径和角度与 ISO355 标准尺寸一致】【P5：ISO 5级精度】【-5：商业包装，蓝色纸盒单个包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
H
R
3
2
0
2
0
X
J
P
5
-
5
HR：重载型
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
20：内径：100 mm
X：20和29系列，主要尺寸与 ISO355 标准尺寸一致
J：外圈滚道直径和角度与 ISO355 标准尺寸一致
P5：ISO 5级精度
-5：商业包装，蓝色纸盒单个包装
HR：
重载型
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
20：
内径：100 mm
X：
20和29系列，主要尺寸与 ISO355 标准尺寸一致
J：
外圈滚道直径和角度与 ISO355 标准尺寸一致
P5：
ISO 5级精度
-5：
商业包装，蓝色纸盒单个包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 总厚度 | T | 32 |
| 内圈厚度 | B | 32 |
| 外圈厚度 | C | 24 |
| 内圈 rmin | 2 | |
| 外圈 rmin | 1.5 | |
| da min | 112 | |
| db max | 109 | |
| Da max | 141 | |
| Da min | 136 | |
| Db min | 144 | |
| Sa min | 6 | |
| Sb min | 8 | |
| 内圈 ra max | 2 | |
| 外圈 ra max | 1.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 176 |
| 基本额定静载荷 | Cor | 294 |
| 极限转速（min-1） | ||
| 脂润滑 | 2200 | |
| 油润滑 | 3000 | |
| 其他参数 | ||
| 作用点位置（mm） | a | 32.5 |
| 常数 | e | 0.46 |
| 轴向载荷系数 | Y1 | 1.3 |
| 轴向载荷系数 | Y0 | 0.72 |
| 质量（kg）（参考值） | 1.95 | |
| 型号（可前往） | 市场价 | 销售价 | 库存 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| NSK HR32020XJ轴承 | ￥332.8元 | - | 249 |
