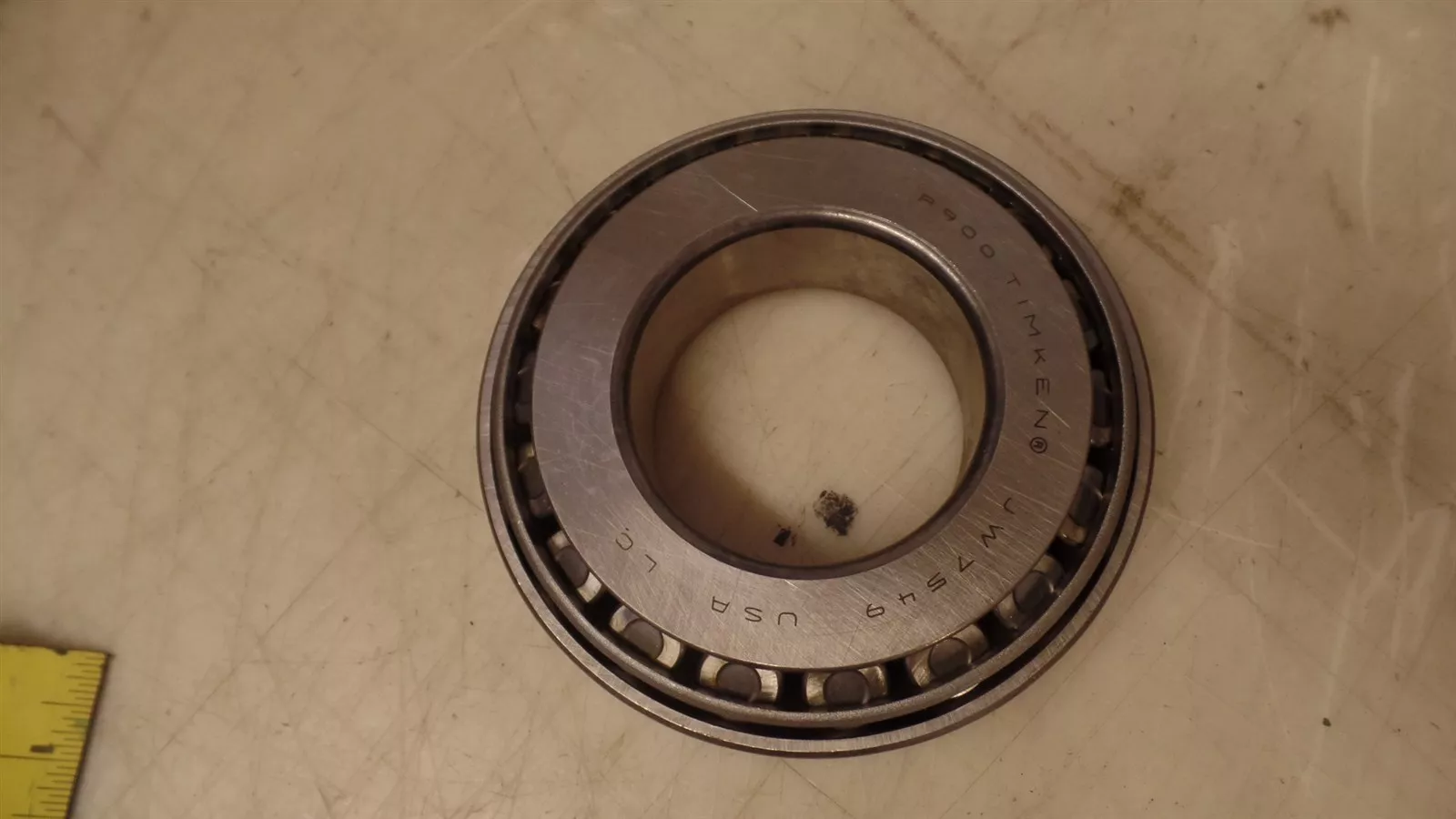

TIMKEN JW7549/JW7510轴承尺寸、参数、图纸、互换、价格
J
W
7
5
4
9
/
J
W
7
5
1
0
J：J 系列，公制尺寸圆锥滚子轴承
W：W 系列
7549：圆锥滚子轴承内圈基本代号：7549
/：分隔符
J：J 系列，公制尺寸圆锥滚子轴承
W：W 系列
7510：圆锥滚子轴承外圈基本代号：7510
J：
J 系列，公制尺寸圆锥滚子轴承
W：
W 系列
7549：
圆锥滚子轴承内圈基本代号：7549
/：
分隔符
J：
J 系列，公制尺寸圆锥滚子轴承
W：
W 系列
7510：
圆锥滚子轴承外圈基本代号：7510
| 技术规格 | |
| 系列 | JW7500 |
| 锥体零件号 | JW7549 |
| 外圈零件号 | JW7510 |
| 设计单元 | 公制 |
| 轴承净重 |
3.2 Kg 7.1 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | JW7500 |
| 尺寸规格 | |
| d - 内径 |
75 mm 2.9528 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
38.000 mm 1.4961 in |
| C - 外圈宽度 |
29.000 mm 1.1417 in |
| T - 轴承宽度 |
42.000 mm 1.6535 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
88 mm 3.46 in |
| db - 锥体背面背衬直径 |
107 mm 4.21 in |
| Da - 外圈正面背衬直径 |
142.00 mm 5.63 in |
| Db - 外圈背面背衬直径 |
125.98 mm 4.96 in |
| Ab - 保持架锥体正面游隙 |
5.3 mm 0.21 in |
| Aa - 保持架锥体背面游隙 |
5.6 mm 0.22 in |
| a - 有效中心位置ˡ³ˡ |
9.4 mm 0.37 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
71000 N 16000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
274000 N 61600 lbf |
| C₀ - 静态径向载荷额定值 |
294000 N 66200 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
105000 N 23700 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.67 |
| e - ISO标准系数ˡ⁸ˡ | 0.87 |
| Y - ISO标准系数ˡ⁹ˡ | 0.69 |
| G₁ - 发热系数（滚子滚道） | 100.3 |
| G₂ - 发热系数（挡边-滚子端） | 24.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.104 |
