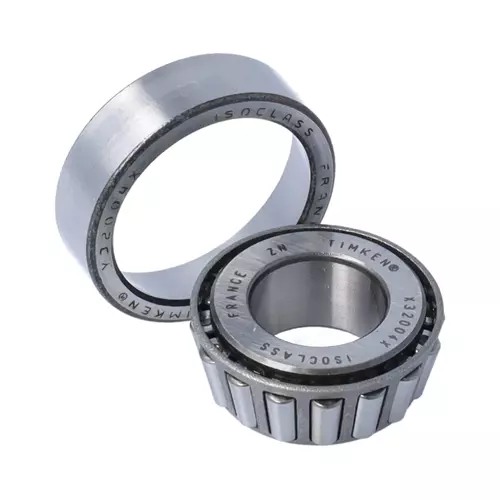

TIMKEN 32004X-90KA1轴承尺寸、参数、图纸、互换、价格
3
2
0
0
4
X
-
9
0
K
A
1
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
04：内径：20 mm
X：边界尺寸变更，符合 ISO标准
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
04：
内径：20 mm
X：
边界尺寸变更，符合 ISO标准
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
| 技术规格 | |
| 系列 | 32004X |
| 锥体零件号 | X32004X |
| 外圈零件号 | Y32004X |
| 设计单元 | 公制 |
| 轴承净重 |
0.1 Kg 0.2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32004X |
| 尺寸规格 | |
| d - 内径 |
20 mm 0.7874 in |
| D - 外圈外径 |
42 mm 1.6535 in |
| B - 锥体宽度 |
15.000 mm 0.5906 in |
| C - 外圈宽度 |
12.000 mm 0.4724 in |
| T - 轴承宽度 |
15.000 mm 0.5906 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.640 mm 0.03 in |
| r - 外圈背面倒角半径ˡ²ˡ |
0.64 mm 0.03 in |
| da - 锥体正面背衬直径 |
25.5 mm 1 in |
| db - 锥体背面背衬直径 |
26.5 mm 1.04 in |
| Da - 外圈正面背衬直径 |
40.39 mm 1.59 in |
| Db - 外圈背面背衬直径 |
37.08 mm 1.46 in |
| Ab - 保持架锥体正面游隙 |
2 mm 0.08 in |
| Aa - 保持架锥体背面游隙 |
-0.3 mm -0.01 in |
| a - 有效中心位置ˡ³ˡ |
-4.6 mm -0.18 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
8520 N 1920 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
32900 N 7390 lbf |
| C₀ - 静态径向载荷额定值 |
29400 N 6600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
5460 N 1230 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.56 |
| e - ISO标准系数ˡ⁸ˡ | 0.37 |
| Y - ISO标准系数ˡ⁹ˡ | 1.6 |
| G₁ - 发热系数（滚子滚道） | 6.2 |
| G₂ - 发热系数（挡边-滚子端） | 6.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0469 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32004X轴承 | ￥29元 | - | 150 |
