NSK 55BNR10HTE34DTP4Y+02 Q轴承尺寸、参数、图纸、互换、价格
NSK 55BNR10HTE34DTP4Y+02 Q轴承
更新日期：2025-01-09 18:01:26
市场价：￥8715.82元
销售价：电话咨询
库存：1套

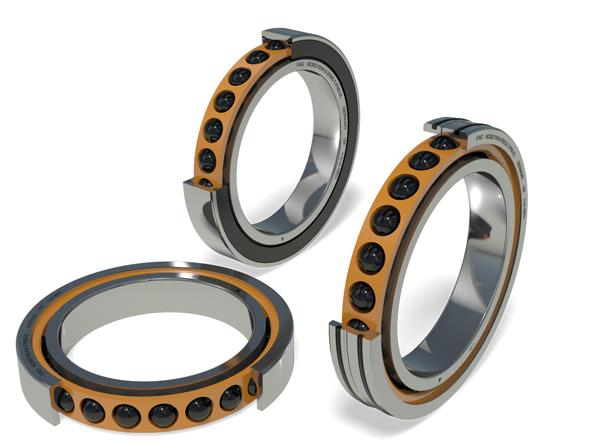

NSK 55BNR10HTE34DTP4Y+02 Q轴承属于NSK 55轴承系列，其内径为55.00mm，外径为90.00mm，厚度为18.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【E34：外圈设油槽、供油孔及O型圈，为油气润滑专用】【DT：双列串联（<<）配对】【P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级】【+02：未知代号或隔圈代号】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
5
5
B
N
R
1
0
H
T
E
3
4
D
T
P
4
Y
+
0
2
-
Q
55：高速角接触球轴承，轴承内径：55mm
BNR：接触角 18°
10：尺寸系列：10系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
E34：外圈设油槽、供油孔及O型圈，为油气润滑专用
DT：双列串联（<<）配对
P4Y：特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
+02：未知代号或隔圈代号
-Q：商业包装，金色纸盒不覆膜单个或成对包装
55：
高速角接触球轴承，轴承内径：55mm
BNR：
接触角 18°
10：
尺寸系列：10系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
E34：
外圈设油槽、供油孔及O型圈，为油气润滑专用
DT：
双列串联（<<）配对
P4Y：
特殊级精度，内圈内径、外圈外径尺寸差进行特殊管理，其他为ISO 4级
+02：
未知代号或隔圈代号
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 55 |
| 外径 | D | 90 |
| 厚度 | B | 18 |
| 作用点位置 | a | 20.6 |
| BN | 4.3 | |
| SN | 10 | |
| r1 min | 0.6 | |
| rmin | 1.1 | |
| da min | 62 | |
| Da max | 83 | |
| Db max | 85 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 15.1 |
| 基本额定静载荷 | Cor | 12.5 |
| 极限轴向载荷 | 11.7 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 24900 | |
| 油润滑 - 单列、无预紧 | 38700 | |
| 脂润滑 - 双列、0预紧 | 21165 | |
| 脂润滑 - 双列、0预紧（连续安全运行） | 15873.75 | |
| 油润滑 - 双列、0预紧 | 32895 | |
| 油润滑 - 双列、0预紧（连续安全运行） | 24671.25 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.8 |
| 质量（参考值） | 0.393 | |
