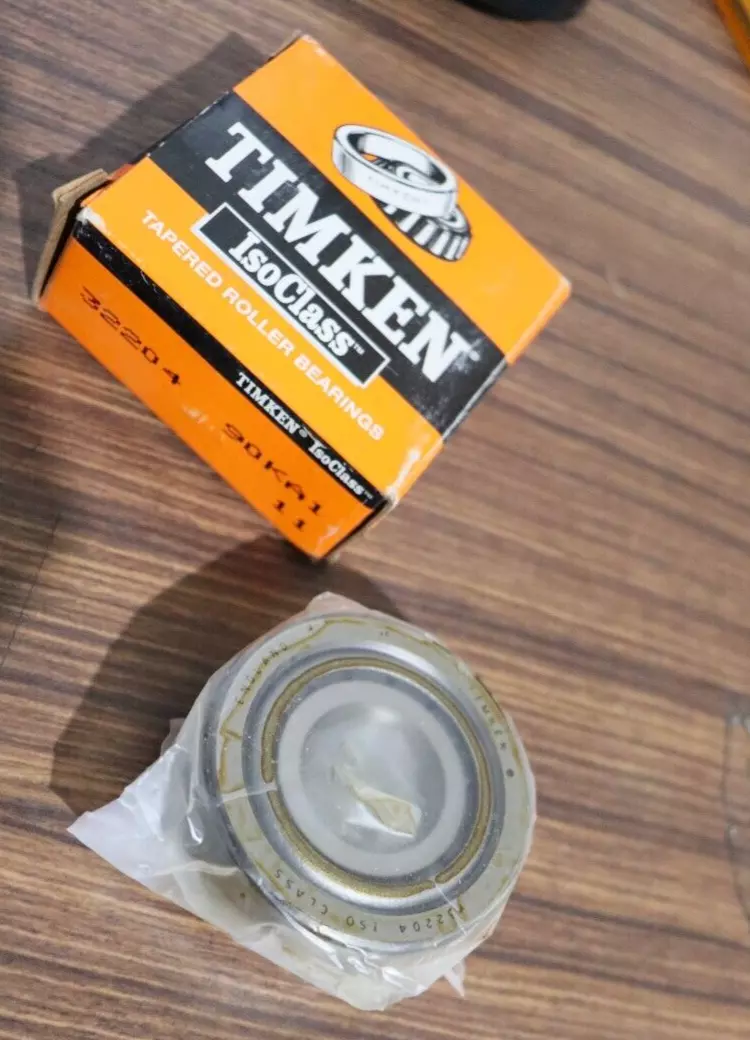

TIMKEN 32204轴承尺寸、参数、图纸、互换、价格
3
2
2
0
4
3：圆锥滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
04：内径：20 mm
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
04：
内径：20 mm
| 技术规格 | |
| 系列 | 32204 |
| 锥体零件号 | X32204 |
| 外圈零件号 | Y32204 |
| 设计单元 | 公制 |
| 轴承净重 |
0.2 Kg 0.4 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32204 |
| 尺寸规格 | |
| d - 内径 |
20 mm 0.7874 in |
| D - 外圈外径 |
47 mm 1.8504 in |
| B - 锥体宽度 |
18 mm 0.7087 in |
| C - 外圈宽度 |
15.000 mm 0.5906 in |
| T - 轴承宽度 |
19.250 mm 0.7579 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.020 mm 0.040 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.02 mm 0.04 in |
| da - 锥体正面背衬直径 |
26.5 mm 1.04 in |
| db - 锥体背面背衬直径 |
28.5 mm 1.12 in |
| Da - 外圈正面背衬直径 |
43.94 mm 1.73 in |
| Db - 外圈背面背衬直径 |
40.39 mm 1.59 in |
| Ab - 保持架锥体正面游隙 |
2.5 mm 0.1 in |
| Aa - 保持架锥体背面游隙 |
0 mm 0 in |
| a - 有效中心位置ˡ³ˡ |
-6.6 mm -0.26 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
12800 N 2880 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
49500 N 11100 lbf |
| C₀ - 静态径向载荷额定值 |
43000 N 9660 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
7280 N 1640 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.76 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.81 |
| G₁ - 发热系数（滚子滚道） | 8.2 |
| G₂ - 发热系数（挡边-滚子端） | 6.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0493 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32204-9EKA1轴承 | ￥56.84元 | - | 23 |
| TIMKEN 32204-90KA1轴承 | ￥71.92元 | - | 881 |
