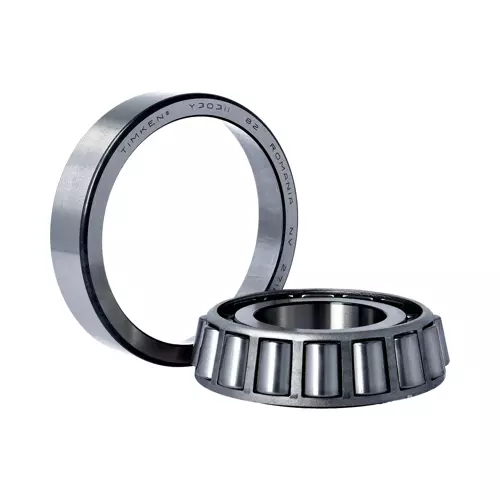

TIMKEN 30311-90KA3轴承尺寸、参数、图纸、互换、价格
3
0
3
1
1
-
9
0
K
A
3
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
11：内径：55 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A3：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
11：
内径：55 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A3：
材料代码
| 技术规格 | |
| 系列 | 30311M |
| 锥体零件号 | X30311M |
| 外圈零件号 | Y30311M |
| 设计单元 | 公制 |
| 轴承净重 |
1.6 Kg 3.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30311 |
| 尺寸规格 | |
| d - 内径 |
55 mm 2.1654 in |
| D - 外圈外径 |
120 mm 4.7244 in |
| B - 锥体宽度 |
29.000 mm 1.1417 in |
| C - 外圈宽度 |
25.000 mm 0.9843 in |
| T - 轴承宽度 |
31.500 mm 1.2402 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
67 mm 2.64 in |
| db - 锥体背面背衬直径 |
71 mm 2.8 in |
| Da - 外圈正面背衬直径 |
114.00 mm 4.49 in |
| Db - 外圈背面背衬直径 |
107.95 mm 4.25 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
2 mm 0.08 in |
| a - 有效中心位置ˡ³ˡ |
-6.6 mm -0.26 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
45100 N 10100 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
174000 N 39100 lbf |
| C₀ - 静态径向载荷额定值 |
190000 N 42700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
26600 N 5990 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 62.8 |
| G₂ - 发热系数（挡边-滚子端） | 24 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0628 |
