NSK 80BNR19HTYNDBELP4 Q轴承尺寸、参数、图纸、互换、价格

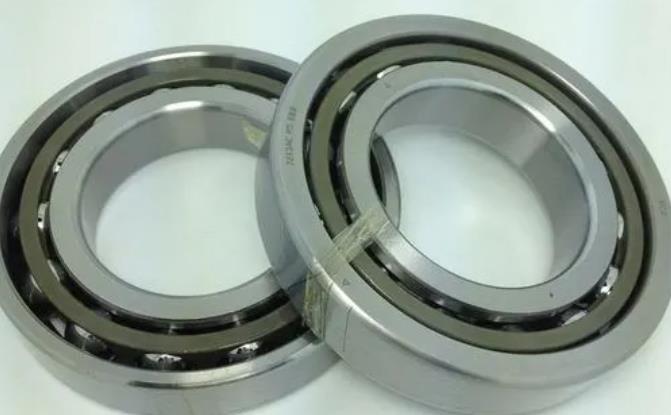

NSK 80BNR19HTYNDBELP4 Q轴承
更新日期：2025-01-10 14:50:30
市场价：￥2990.32元
销售价：电话咨询
库存：19套
NSK 80BNR19HTYNDBELP4 Q轴承属于NSK 80轴承系列，其内径为80.00mm，外径为110.00mm，厚度为16.00mm。
后缀列表：【BNR：接触角 18°】【19：尺寸系列：19系列】【H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢】【TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃】【DB：双列背对背（<>）配对】【EL：微预紧】【P4：ISO 4级精度】【-Q：商业包装，金色纸盒不覆膜单个或成对包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
8
0
B
N
R
1
9
H
T
Y
N
D
B
E
L
P
4
-
Q
80：高速角接触球轴承，轴承内径：80mm
BNR：接触角 18°
19：尺寸系列：19系列
H：滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：双列背对背（<>）配对
EL：微预紧
P4：ISO 4级精度
-Q：商业包装，金色纸盒不覆膜单个或成对包装
80：
高速角接触球轴承，轴承内径：80mm
BNR：
接触角 18°
19：
尺寸系列：19系列
H：
滚动体材质是 Si3N4陶瓷，内外圈材质是 SUJ2轴承钢
TYN：
滚动体引导聚酰胺树脂保持架，连续使用极限温度 120℃
DB：
双列背对背（<>）配对
EL：
微预紧
P4：
ISO 4级精度
-Q：
商业包装，金色纸盒不覆膜单个或成对包装
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 80 |
| 外径 | D | 110 |
| 厚度 | B | 16 |
| 作用点位置 | a | 23.4 |
| BN | 3.1 | |
| SN | 9.3 | |
| r1 min | 0.6 | |
| rmin | 1 | |
| da min | 86 | |
| Da max | 104 | |
| Db max | 105 | |
| ra max | 1 | |
| rb max | 0.5 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 22 |
| 基本额定静载荷 | Cor | 19.9 |
| 极限轴向载荷 | 18.9 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 19000 | |
| 油润滑 - 单列、无预紧 | 29500 | |
| 脂润滑 - 双列、EL预紧 | 16150 | |
| 脂润滑 - 双列、EL预紧（连续安全运行） | 12112.5 | |
| 油润滑 - 双列、EL预紧 | 25075 | |
| 油润滑 - 双列、EL预紧（连续安全运行） | 18806.25 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 11 |
| 质量（参考值） | 0.326 | |
| 计算结果 | ||
| 预紧力（N） | 49 N | |
| 轴向刚度（N/μm） | 60 N/μm | |
| 径向刚度（N/μm） | 390 N/μm | |
| 测量轴向游隙（μm） | 0μm | |
