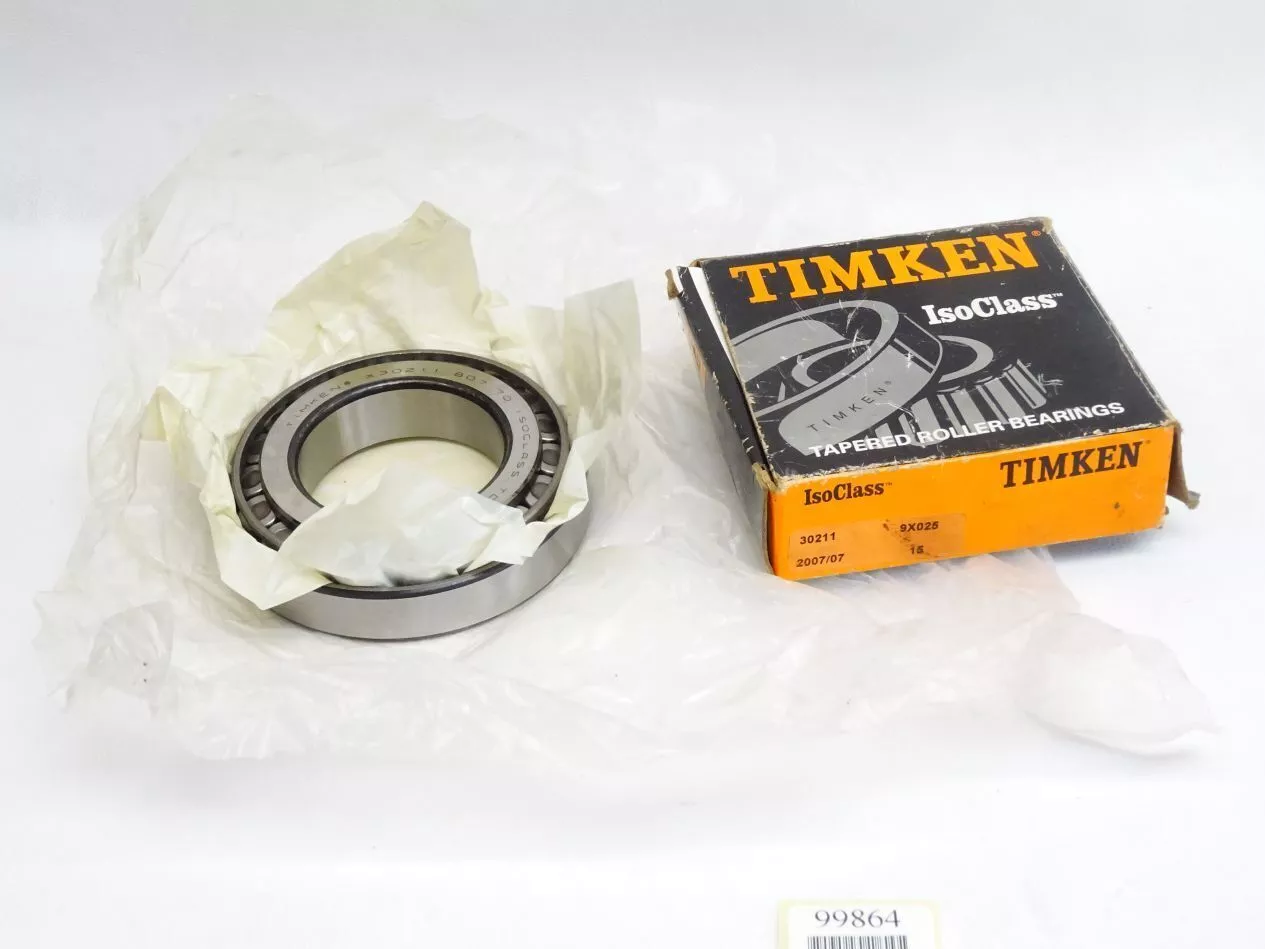

TIMKEN 30211-9X025轴承尺寸、参数、图纸、互换、价格
3
0
2
1
1
-
9
X
0
2
5
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
11：内径：55 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
25：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
11：
内径：55 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
25：
材料代码
| 技术规格 | |
| 系列 | 30211M |
| 锥体零件号 | X30211M |
| 外圈零件号 | Y30211M |
| 设计单元 | 公制 |
| 轴承净重 |
0.70 Kg 1.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30211 |
| 尺寸规格 | |
| d - 内径 |
55 mm 2.1654 in |
| D - 外圈外径 |
100 mm 3.937 in |
| B - 锥体宽度 |
21.000 mm 0.8268 in |
| C - 外圈宽度 |
18.000 mm 0.7087 in |
| T - 轴承宽度 |
22.750 mm 0.8957 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
64 mm 2.52 in |
| db - 锥体背面背衬直径 |
67 mm 2.64 in |
| Da - 外圈正面背衬直径 |
95.5 mm 3.76 in |
| Db - 外圈背面背衬直径 |
90.93 mm 3.58 in |
| Ab - 保持架锥体正面游隙 |
4.1 mm 0.16 in |
| Aa - 保持架锥体背面游隙 |
1 mm 0.04 in |
| a - 有效中心位置ˡ³ˡ |
-1.8 mm -0.07 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
27700 N 6230 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
107000 N 24000 lbf |
| C₀ - 静态径向载荷额定值 |
122000 N 27400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
19200 N 4320 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.44 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.48 |
| G₁ - 发热系数（滚子滚道） | 41.9 |
| G₂ - 发热系数（挡边-滚子端） | 22.8 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0897 |
