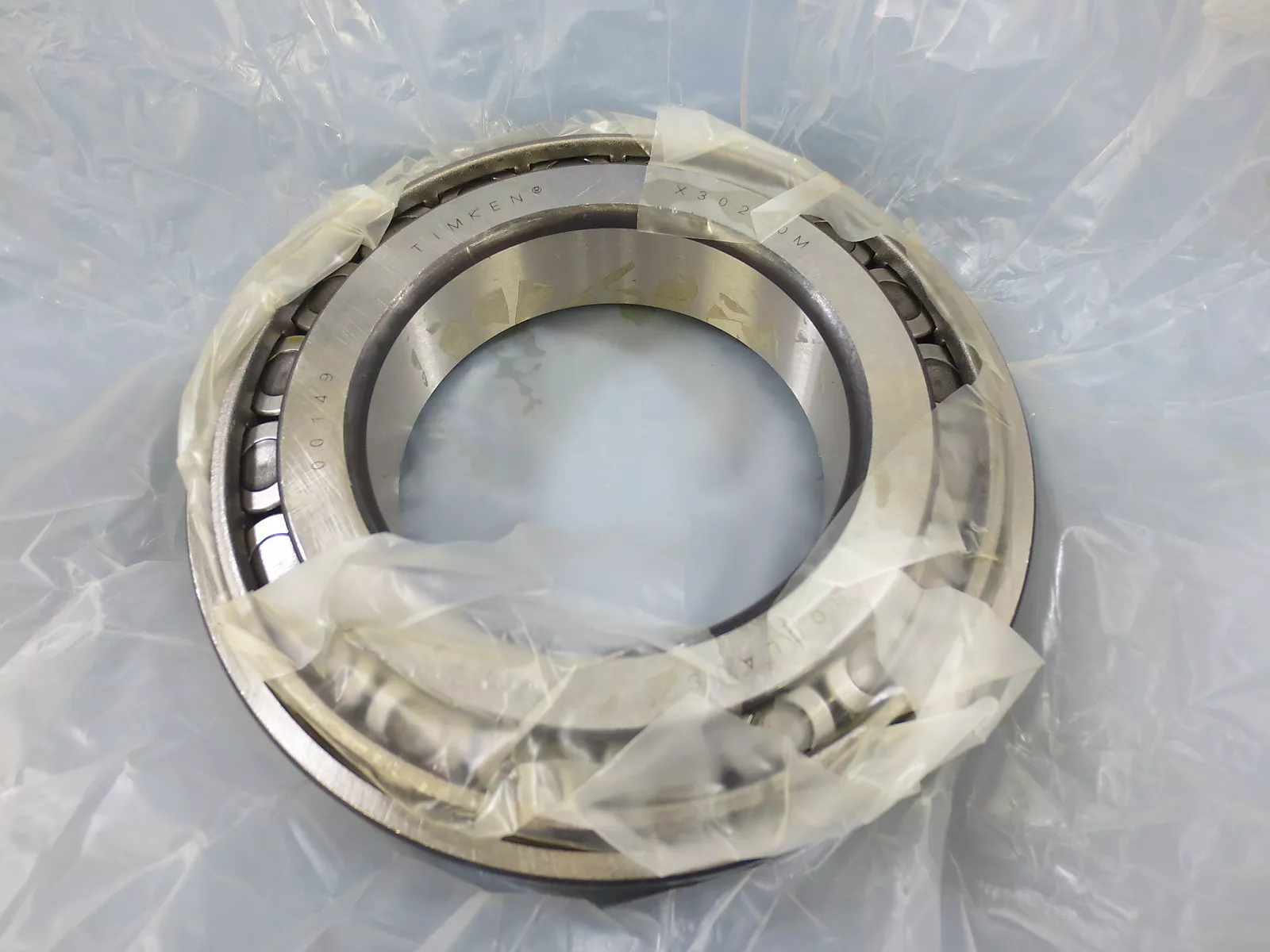

TIMKEN 30220M轴承尺寸、参数、图纸、互换、价格
3
0
2
2
0
M
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
20：内径：100 mm
M：穿透硬化钢材质
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
20：
内径：100 mm
M：
穿透硬化钢材质
| 技术规格 | |
| 系列 | 30220M |
| 锥体零件号 | X30220M |
| 外圈零件号 | Y30220M |
| 设计单元 | 公制 |
| 轴承净重 |
3.8 Kg 8.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30220 |
| 尺寸规格 | |
| d - 内径 |
100 mm 3.937 in |
| D - 外圈外径 |
180 mm 7.0866 in |
| B - 锥体宽度 |
34.000 mm 1.3386 in |
| C - 外圈宽度 |
29.000 mm 1.1417 in |
| T - 轴承宽度 |
37.000 mm 1.4567 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
115 mm 4.53 in |
| db - 锥体背面背衬直径 |
119 mm 4.69 in |
| Da - 外圈正面背衬直径 |
169.93 mm 6.69 in |
| Db - 外圈背面背衬直径 |
163.07 mm 6.42 in |
| Ab - 保持架锥体正面游隙 |
5.3 mm 0.21 in |
| Aa - 保持架锥体背面游隙 |
1.5 mm 0.06 in |
| a - 有效中心位置ˡ³ˡ |
-0.8 mm -0.03 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
78000 N 17500 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
301000 N 67600 lbf |
| C₀ - 静态径向载荷额定值 |
375000 N 84300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
56100 N 12600 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 167.3 |
| G₂ - 发热系数（挡边-滚子端） | 38.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0927 |
