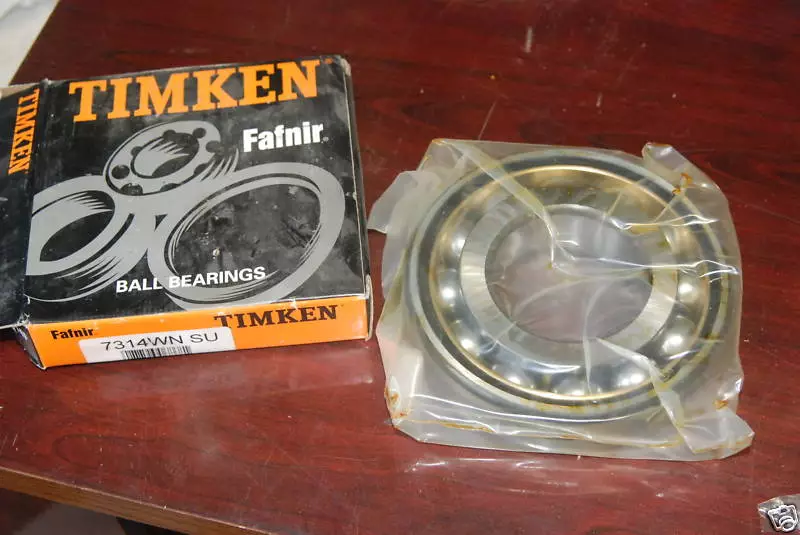

TIMKEN 7314WNSUC1轴承尺寸、参数、图纸、互换、价格
7
3
1
4
W
N
S
U
C
1
7：角接触球轴承
3：直径系列：3系列
14：公称内径代号，内径：70 mm
WN：7201K 至 7203WN（20°接触角、尼龙保持架），7204WN 至 7218WN（40°接触角、一体式滚珠引导压制黄铜保持架），7219WN 至 7230WN（40°接触角、一体式外圈引导高强度机加工青铜保持架）
SU：单独包装
C1：制造代码 - Fafnir 专用
7：
角接触球轴承
3：
直径系列：3系列
14：
公称内径代号，内径：70 mm
WN：
7201K 至 7203WN（20°接触角、尼龙保持架），7204WN 至 7218WN（40°接触角、一体式滚珠引导压制黄铜保持架），7219WN 至 7230WN（40°接触角、一体式外圈引导高强度机加工青铜保持架）
SU：
单独包装
C1：
制造代码 - Fafnir 专用
| 尺寸规格 | |
| d - 内径 | 70 mm |
| D - 外径 |
150 mm 5.9055 in |
| 轴承宽度 |
35 mm 1.378 in |
| 接触角 | 40 ° |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
85700 N 19300 lbf |
| Cₑ - 动态径向载荷额定值ˡ¹ˡ |
128000 N 29000 lbf |
| 技术规格 | |
| 滚珠材质 | 钢 |
| 保持架型式 | 滚珠引导，冲压黄铜保持架 |
| 轴承净重 |
2.676 Kg 5.9 lb |
| 设计单元 | 公制 |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ²ˡ |
2 mm 0.079 in |
| r - 外圈倒角半径ˡ³ˡ |
2 mm 0.079 in |
| da - 内圈背衬直径 |
99.580 mm 3.9205 in |
| Da - 外圈背衬直径 |
121.540 mm 4.785 in |
