NSK 100BNR10XTDBBP4+3K06轴承尺寸、参数、图纸、互换、价格

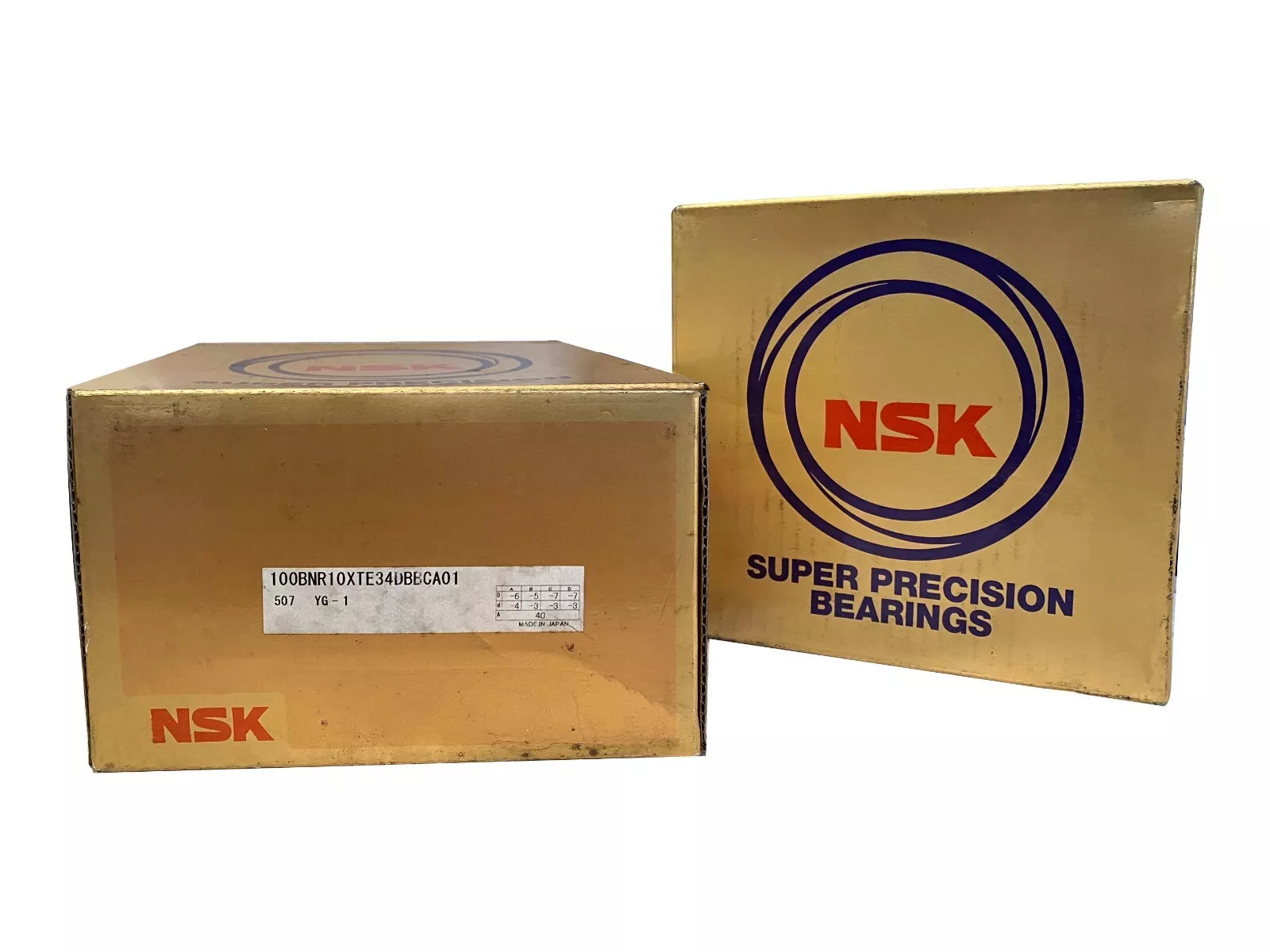

NSK 100BNR10XTDBBP4+3K06轴承
更新日期：2025-01-10 16:56:35
市场价：￥28350元
销售价：电话咨询
库存：8套
NSK 100BNR10XTDBBP4+3K06轴承属于NSK 100轴承系列，其内径为100.00mm，外径为150.00mm，厚度为24.00mm。
后缀列表：【BNR：接触角 18°】【10：尺寸系列：10系列】【X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质】【T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架】【DBB：四列串联背对背（ <<>>）配对】【P4：ISO 4级精度】【+3K06：内、外圈带隔圈，隔圈宽度 6mm】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
0
0
B
N
R
1
0
X
T
D
B
B
P
4
+
3
K
0
6
100：高速角接触球轴承，轴承内径：100mm
BNR：接触角 18°
10：尺寸系列：10系列
X：滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DBB：四列串联背对背（ <<>>）配对
P4：ISO 4级精度
+3K06：内、外圈带隔圈，隔圈宽度 6mm
100：
高速角接触球轴承，轴承内径：100mm
BNR：
接触角 18°
10：
尺寸系列：10系列
X：
滚动体是 Si3N4陶瓷材质，内外圈是 SHX高速耐热钢材质
T：
外圈引导酚醛树脂保持架或聚酰胺树脂保持架
DBB：
四列串联背对背（ <<>>）配对
P4：
ISO 4级精度
+3K06：
内、外圈带隔圈，隔圈宽度 6mm
| 轴承尺寸及安装尺寸（mm） | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度 | B | 24 |
| 作用点位置 | a | 32.3 |
| C | 29 | |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本额定载荷（kN） | ||
| 基本额定动载荷 | Cr | 36 |
| 基本额定静载荷 | Cor | 36 |
| 极限轴向载荷 | 34 | |
| 极限转速（min-1） | ||
| 脂润滑 - 单列、无预紧 | 16800 | |
| 油润滑 - 单列、无预紧 | 26400 | |
| 脂润滑 - 四列、0预紧 | 12600 | |
| 脂润滑 - 四列、0预紧（连续安全运行） | 9450 | |
| 油润滑 - 四列、0预紧 | 19800 | |
| 油润滑 - 四列、0预紧（连续安全运行） | 14850 | |
| 其他参数 | ||
| 接触角（度） | 18 | |
| 系数 | fo | 10.9 |
| 质量（参考值） | 1.25 | |
