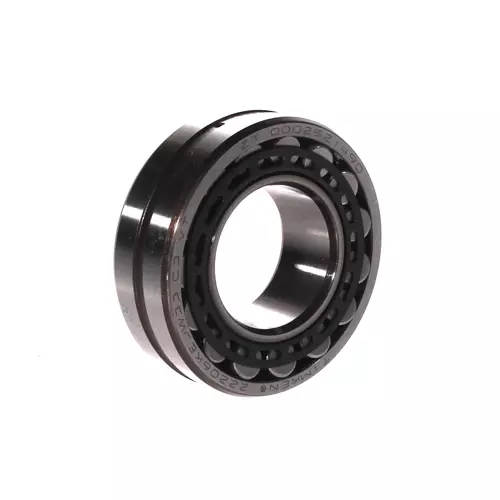

TIMKEN 22206KEJW33C3轴承尺寸、参数、图纸、互换、价格
2
2
2
0
6
K
E
J
W
3
3
C
3
2：调心滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
06：公称内径代号，内径：30 mm
K：内圈内孔为圆锥孔，锥度 1:12
EJ：两件式高性能氮化冲压钢保持架
W33：轴承外圈带油槽和三个润滑油孔
C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
06：
公称内径代号，内径：30 mm
K：
内圈内孔为圆锥孔，锥度 1:12
EJ：
两件式高性能氮化冲压钢保持架
W33：
轴承外圈带油槽和三个润滑油孔
C3：
C3 游隙（大于 CN 游隙）
| 技术规格 | |
| 产品条码 | 087796208735 |
| 设计单元 | 公制 |
| d - 内径 | 30 mm |
| 内孔锥度 | 1/12 |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 22206KCJW33C3 |
| 尺寸规格 | |
| D - 外径 |
62 mm 2.4409 in |
| B” - 内圈宽度 |
20 mm 0.7874 in |
| B - 外圈宽度 |
20 mm 0.7874 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
1 mm 0.040 in |
| r - 外圈倒角半径ˡ²ˡ |
1 mm 0.040 in |
| da - 内圈背衬直径 |
38.000 mm 1.500 in |
| Da - 外圈背衬直径 |
56 mm 2.200 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
67400 N 15200 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
60800 N 13700 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.31 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.1 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.15 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.2 |
| 参考额定转速（脂润滑） | 7800 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 9700 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0368 |
