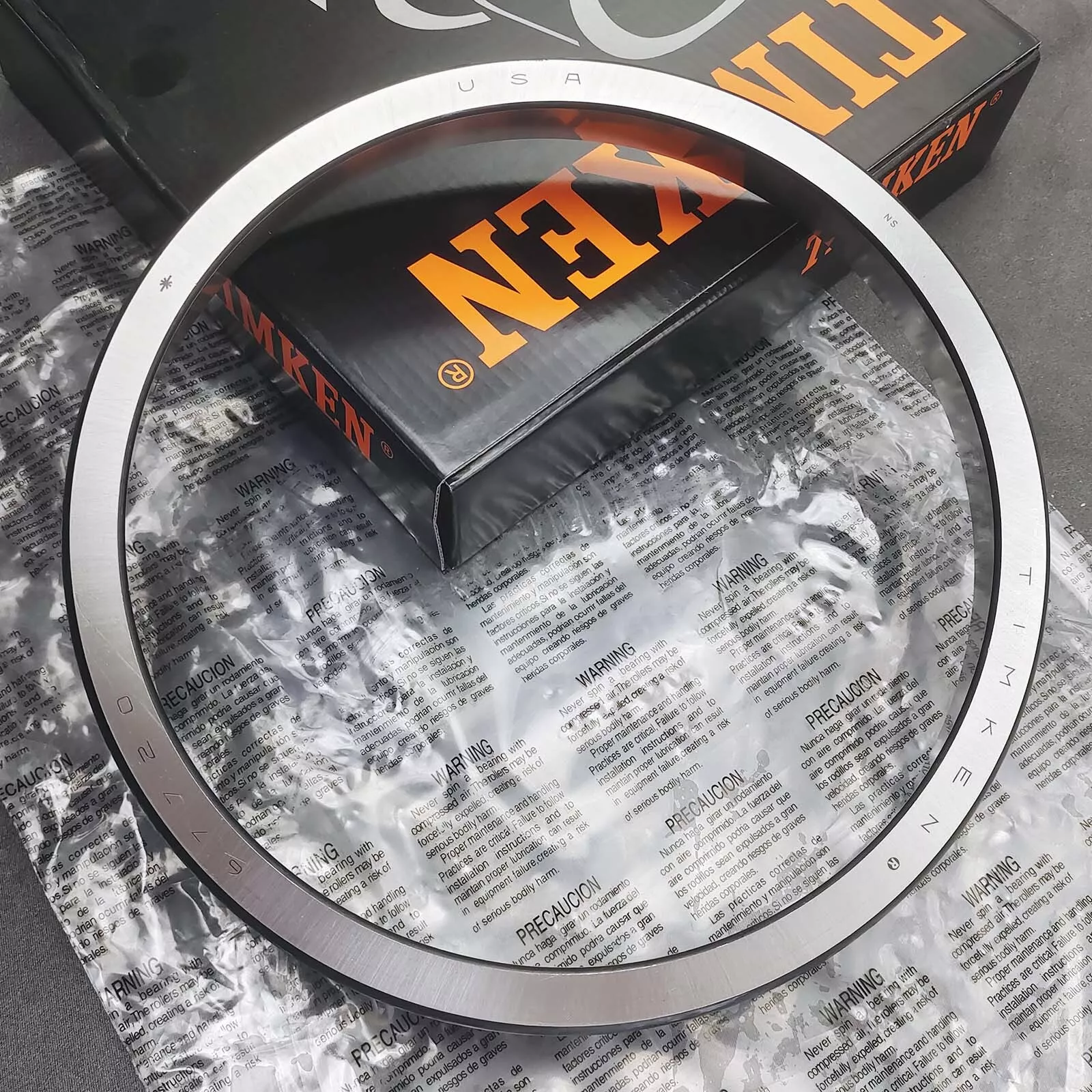

TIMKEN 67720-20361轴承尺寸、参数、图纸、互换、价格
6
7
7
2
0
-
2
0
3
6
1
6：30º30' < 锥角 < 32º30'
77：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：67720
-2：装配号
03：0：铁姆肯公司代码，3：未知精度
61：材料代码，代号：61
6：
30º30' < 锥角 < 32º30'
77：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：67720
-2：
装配号
03：
0：铁姆肯公司代码，3：未知精度
61：
材料代码，代号：61
| 技术规格 | |
| 系列 | 67700 |
| 外圈零件号 | 67720 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
9.75 in 247.65 mm |
| C - 外圈宽度 |
1.5 in 38.1 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
9.48 in 240.80 mm |
| Db - 外圈背面背衬直径 |
9.02 in 229.11 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.44 |
| Y - ISO标准系数ˡ³ˡ | 1.36 |
| Cg - 几何因子ˡ⁴ˡ | 0.121 |
