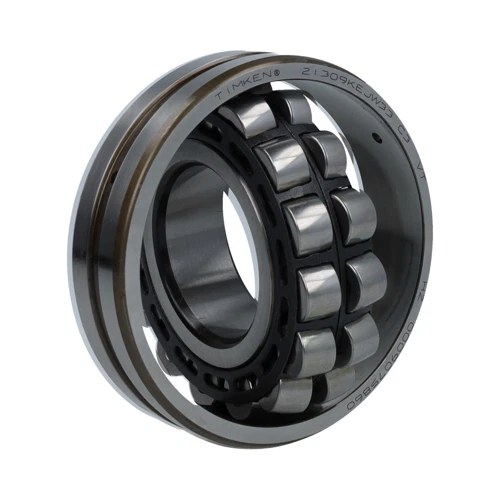

TIMKEN 21309EJW33C3轴承尺寸、参数、图纸、互换、价格
2
1
3
0
9
E
J
W
3
3
C
3
2：调心滚子轴承
1：宽度系列：1系列
3：直径系列：3系列
09：公称内径代号，内径：45 mm
EJ：两件式高性能氮化冲压钢保持架
W33：轴承外圈带油槽和三个润滑油孔
C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
1：
宽度系列：1系列
3：
直径系列：3系列
09：
公称内径代号，内径：45 mm
EJ：
两件式高性能氮化冲压钢保持架
W33：
轴承外圈带油槽和三个润滑油孔
C3：
C3 游隙（大于 CN 游隙）
| 技术规格 | |
| 产品条码 | 087796208704 |
| 设计单元 | 公制 |
| d - 内径 | 45 mm |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 21309CJW33C3 |
| 尺寸规格 | |
| D - 外径 |
100 mm 3.937 in |
| B” - 内圈宽度 |
25 mm 0.9843 in |
| B - 外圈宽度 |
25 mm 0.9843 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
1.5 mm 0.060 in |
| r - 外圈倒角半径ˡ²ˡ |
1.5 mm 0.06 in |
| da - 内圈背衬直径 |
60.0 mm 2.400 in |
| Da - 外圈背衬直径 |
90.000 mm 3.500 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
138000 N 31000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
125000 N 28200 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.25 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.69 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.75 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 4.09 |
| 参考额定转速（脂润滑） | 5300 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 6500 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0516 |
