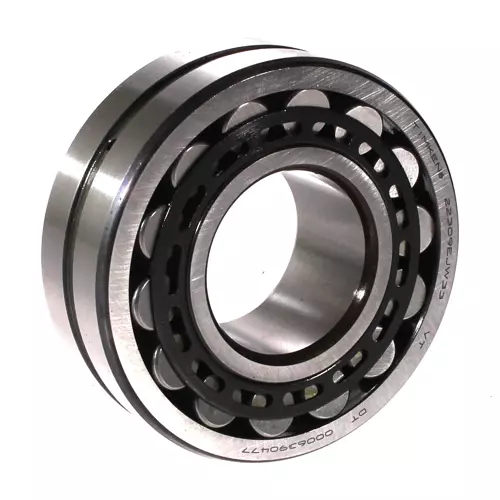

TIMKEN 22309EJW33W800C4轴承尺寸、参数、图纸、互换、价格
2
2
3
0
9
E
J
W
3
3
W
8
0
0
C
4
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
09：公称内径代号，内径：45 mm
EJ：两件式高性能氮化冲压钢保持架
W33：轴承外圈带油槽和三个润滑油孔
W800：振动筛轴承，W22（外圈外径公差减小）+ W88（内圈内径公差减小）+ 规定径向游隙的上 2/3
C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
09：
公称内径代号，内径：45 mm
EJ：
两件式高性能氮化冲压钢保持架
W33：
轴承外圈带油槽和三个润滑油孔
W800：
振动筛轴承，W22（外圈外径公差减小）+ W88（内圈内径公差减小）+ 规定径向游隙的上 2/3
C4：
C4 游隙（大于 C3 游隙）
| 技术规格 | |
| 产品条码 | 087796359871 |
| 设计单元 | 公制 |
| d - 内径 | 45 mm |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 22309CJW33W800C4 |
| 尺寸规格 | |
| D - 外径 |
99.993 mm 3.9367 in |
| B” - 内圈宽度 |
36 mm 1.4173 in |
| B - 外圈宽度 |
36 mm 1.4173 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
1.5 mm 0.060 in |
| r - 外圈倒角半径ˡ²ˡ |
1.5 mm 0.06 in |
| da - 内圈背衬直径 |
58.000 mm 2.300 in |
| Da - 外圈背衬直径 |
90.000 mm 3.500 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
190000 N 42700 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
182000 N 40800 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.36 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 1.86 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 1.9 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 2.83 |
| 参考额定转速（脂润滑） | 5100 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 6100 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.049 |
