SKF 22320E轴承尺寸、参数、图纸、互换、价格

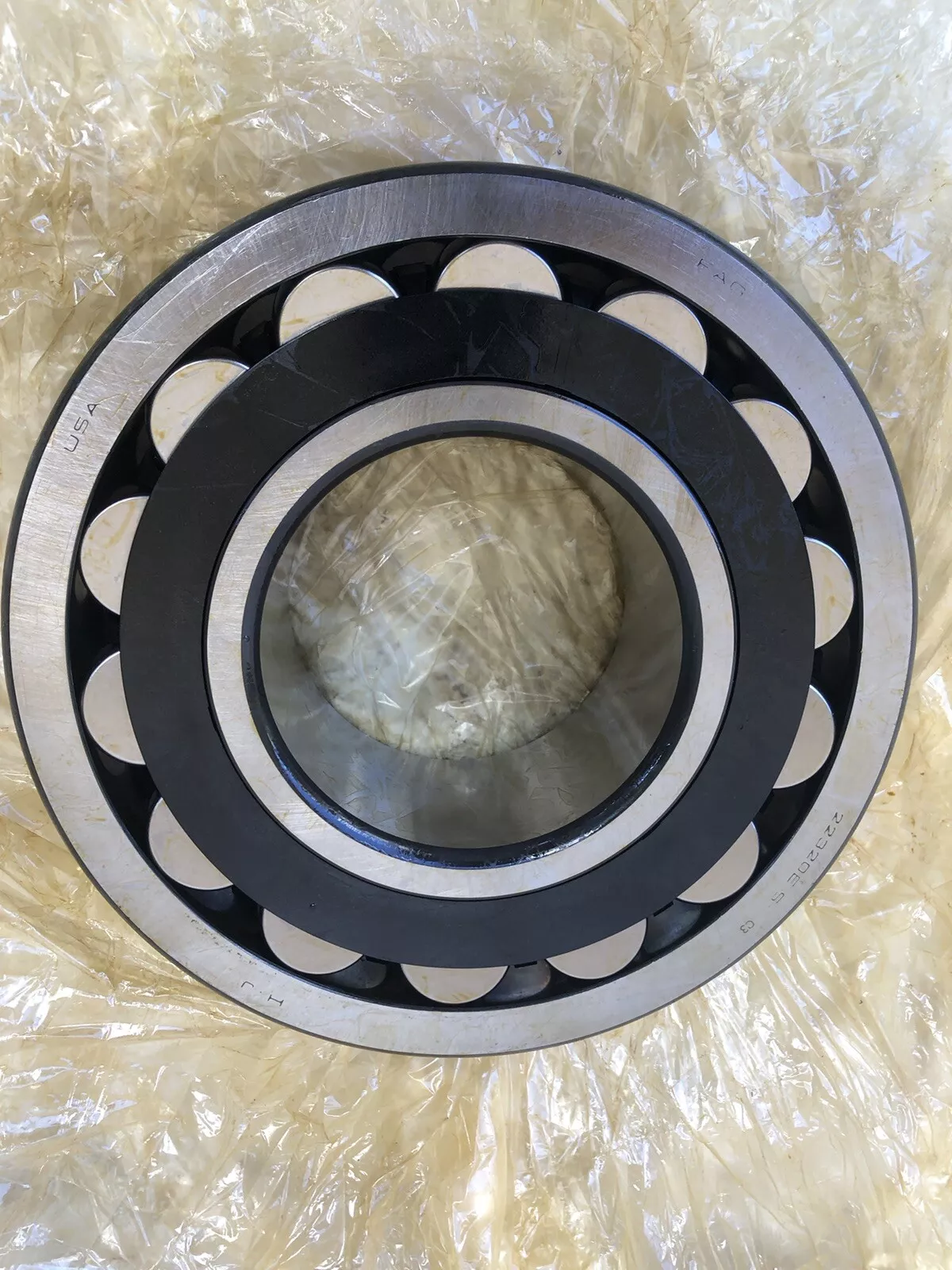

SKF 22320E轴承
更新日期：2024-12-11 10:24:19
市场价：￥1925.12元（非销售价）
库存：244套
SKF 22320E轴承属于调心滚子轴承，内径：100 mm，外径：215 mm，宽度：73 mm，内圈肩部直径（≈）：130 mm，外圈肩部/凹处直径（≈）：184 mm，外圈润滑槽宽度：11.1 mm，润滑孔直径（外圈）：6 mm，外圈倒角尺寸（min.）：3 mm。
前缀列表：。后缀列表：【E：内部设计经过优化，承载能力提升】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
3
2
0
E
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
20：内径：100 mm
E：内部设计经过优化，承载能力提升
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
20：
内径：100 mm
E：
内部设计经过优化，承载能力提升
| 内径 | d | 100mm |
| 外径 | D | 215mm |
| 宽度 | B | 73mm |
| 内圈肩部直径 | d₂ ≈ | 130mm |
| 外圈肩部/凹处直径 | D₁ ≈ | 184mm |
| 外圈润滑槽宽度 | b | 11.1mm |
| 润滑孔直径（外圈） | K | 6mm |
| 外圈倒角尺寸 | r₁,₂ min. | 3mm |
| 轴挡肩直径 | dₐ min. | 114mm |
| 轴承座挡肩尺寸 | Dₐ max. | 201mm |
| 倒角半径 | rₐ max. | 2.5mm |
| 基本额定动载荷 | 847kN |
| 基本额定静载荷 | 950kN |
| 疲劳载荷限值 | 88kN |
| 参考转速 | 2400r/min |
| 极限转速 | 3000r/min |
| 计算系数 | 0.33 |
| 计算系数 | 2 |
| 计算系数 | 3 |
| 计算系数 | 2 |
| 轴承重量 | 13kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 22320E/C3轴承 | ￥2332.2元 | - | 183 |
| SKF 22320E/C4轴承 | ￥3783元 | - | 23 |
