INA GE70-UK-2RS-A轴承尺寸、参数、图纸、互换、价格

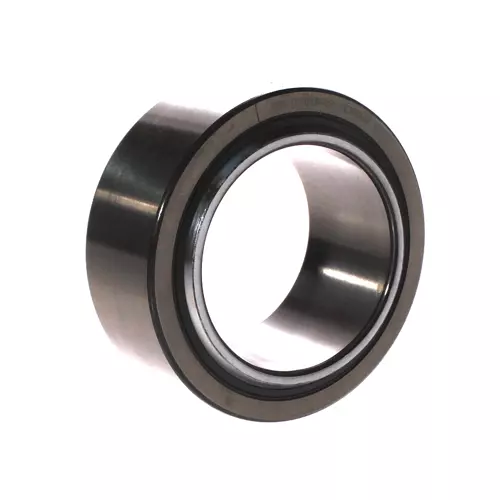

INA GE70-UK-2RS-A轴承
更新日期：2025-03-07 20:07:47
市场价：￥603.57元
销售价：电话咨询
库存：93套
INA GE70-UK-2RS-A轴承属于向心关节轴承，免维护，滑动层：ELGOGLIDE，内圈外表面带硬镀铬涂层，符合 DIN ISO 12240-1 标准，E 系列，带密封。
前缀列表：【GE：向心关节轴承】。后缀列表：【-UK：免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列】【-2RS：两侧有轴向防护型接触唇式密封圈】【-A：内部设计结构优化】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
7
0
-
U
K
-
2
R
S
-
A
GE：向心关节轴承
70：内径代号，公称内径：70 mm，若为英制，请参见尺寸表
-UK：免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：两侧有轴向防护型接触唇式密封圈
-A：内部设计结构优化
GE：
向心关节轴承
70：
内径代号，公称内径：70 mm，若为英制，请参见尺寸表
-UK：
免维护向心关节轴承，内圈曲面带硬铬镀层，ISO12240-1 标准尺寸E系列
-2RS：
两侧有轴向防护型接触唇式密封圈
-A：
内部设计结构优化
| 主要尺寸&性能数据 | ||
| D | 105 mm | 轴承外径 |
| d | 70 mm | 轴承内径 |
| B | 49 mm | 内圈宽度 |
| C | 40 mm | 外圈宽度 |
| Cr | 883,000 N | 径向额定动载荷 |
| C0r | 1,470,000 N | 径向额定静载荷 |
| 1.498 kg | 重量 | |
| 尺寸参数 | ||
| dK | 92 mm | 滚珠直径 |
| α | 6 ° | 倾角 |
| Gr | 0 - 0,072 mm | 径向游隙 |
| dOT | 0 mm | 轴承内径，上公差 |
| dUT | -0.015 mm | 轴承内径，下公差 |
| DOT | 0 mm | 外径，上公差 |
| DUT | -0.015 mm | 外径，下公差 |
| BOT | 0 mm | 带内圈，上公差 |
| BUT | -0.15 mm | 带内圈，下公差 |
| COT | 0 mm | 带外圈，上公差 |
| 安装参数 | ||
| r1smin | 1 mm | 边缘间距 |
| r2smin | 1 mm | 边缘间距 |
| da max | 77.8 mm | 连接测量内圈 |
| Da min | 87 mm | 壳体连接直径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 130 °C | 最高工作温度 |
| 密封 | 2RS | 双面密封 |
| 内衬里 | 不带 | |
| 涂层 | 不带 | |
| 布料 | ELGOGLIDE | ELGOGLIDE |
| 材质 | 钢 | 钢 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| INA GE70-UK-2RS轴承 | ￥591.6元 | - | 112 |
