NTN-SNR CH7013CVQ16J74轴承尺寸、参数、图纸、互换、价格
NTN-SNR CH7013CVQ16J74轴承
更新时间：2026.04.26

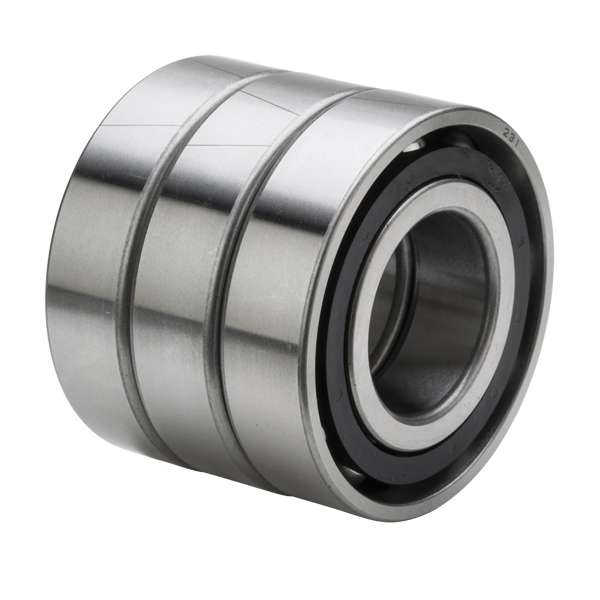

轴承型号：CH7013CVQ16J74，Triple Row Hybrid Angular Contact Ball Bearing，机床用，Q16系列，其基础型号为7013，前缀列表：【CH：陶瓷球】，后缀列表：【C：接触角 17º】【V：高精度】【Q16：三列配对 / / \】【J7：轻微预紧】【4：P4S标准精度，ISO 4级（相当于ABEC 7）】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
C
H
7
0
1
3
C
V
Q
1
6
J
7
4
CH：陶瓷球
7：角接触球轴承
0：尺寸系列：10系列
13：内径：65 mm
C：接触角 17º
V：高精度
Q16：三列配对 / / \
J7：轻微预紧
4：P4S标准精度，ISO 4级（相当于ABEC 7）
CH：
陶瓷球
7：
角接触球轴承
0：
尺寸系列：10系列
13：
内径：65 mm
C：
接触角 17º
V：
高精度
Q16：
三列配对 / / \
J7：
轻微预紧
4：
P4S标准精度，ISO 4级（相当于ABEC 7）
| 类型 | 角接触球轴承 |
| 材质 | 高碳铬钢 |
| 内孔型式 | 圆柱孔 |
| 预紧力 | 轻型 |
| 附件 | 开式 |
| 精度 | ISO Class 4 |
| 结构 | 三列 |
| 保持架材质 | 酚醛树脂 |
| 保持架型式 | 分层型 |
| 滚珠材质 | 钢 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

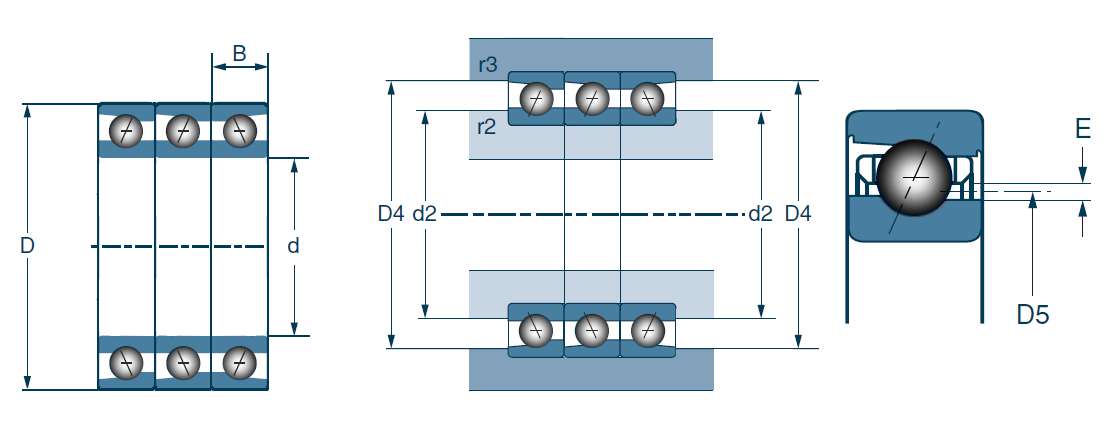

| Triple Row Hybrid Angular Contact Ball Bearing，机床用，Q16系列 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7087 in 18.000 mm |
| 总宽度 | 2.1260 in 54.000 mm |
| r2 | 0.0433 in 1.100 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 2.9528 in 75.000 mm |
| D4 | 3.7008 in 94.000 mm |
| D5 | 3.1024 in 78.800 mm |
| E | 0.0787 in 2.000 mm |
| 接触角 | 15 º |
