NTN 7MC3-NU320EGRBC3轴承尺寸、参数、图纸、互换、价格
NTN 7MC3-NU320EGRBC3轴承
更新时间：2026.04.26

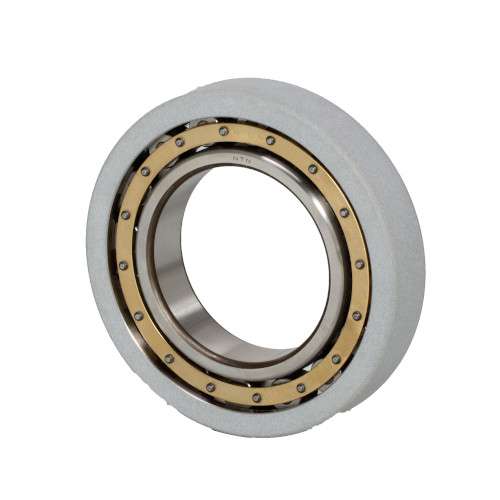

轴承型号：7MC3-NU320EGRBC3，陶瓷涂层圆柱滚子轴承，其基础型号为320，前缀列表：【7MC3-：标准陶瓷绝缘轴承，耐高电压 3 KV】【NU：外圈双挡边，内边无挡边，内圈可分离】，后缀列表：【E：高电阻电容】【GRB：高强度机加工黄铜保持架】【C3：C3游隙】
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
M
C
3
-
N
U
3
2
0
E
G
R
B
C
3
7MC3-：标准陶瓷绝缘轴承，耐高电压 3 KV
NU：外圈双挡边，内边无挡边，内圈可分离
3：尺寸系列：03系列
20：内径：100 mm
E：高电阻电容
GRB：高强度机加工黄铜保持架
C3：C3游隙
7MC3-：
标准陶瓷绝缘轴承，耐高电压 3 KV
NU：
外圈双挡边，内边无挡边，内圈可分离
3：
尺寸系列：03系列
20：
内径：100 mm
E：
高电阻电容
GRB：
高强度机加工黄铜保持架
C3：
C3游隙
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，机加工黄铜，无铆钉，带方孔 |
| 极限转速-油润滑 | 3500转/分钟 |
| 极限转速-脂润滑 | 2900转/分钟 |
| 是否可分离 | 可分离型内圈 |
| 环肩 | 2外圈 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 游隙 | C3 |
| 基本额定静载荷 | 95500 lbf 425000 N 425.00 kN |
| 基本额定动载荷 | 85500 lbf 380000 N 380.00 kN |
| 附件 | 开式 |
| 重量 | 17.703 lb 8.030 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |

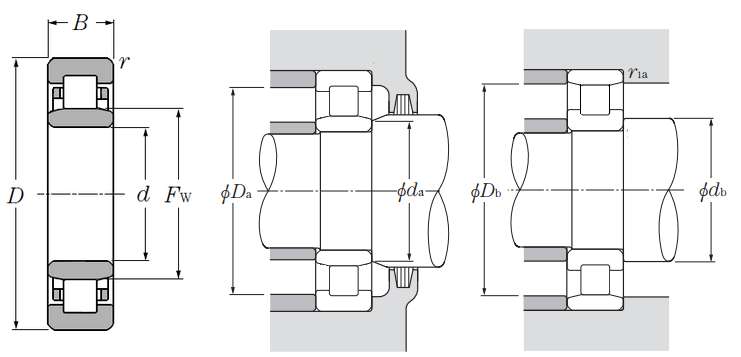

| 绝缘圆柱滚子轴承 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 1.8504 in 47.000 mm |
| Fw | 5.0197 in 127.500 mm |
| r | 0.0984 in 2.500 mm |
| da min | 4.4488 in 113.000 mm |
| Da max | 7.9528 in 202.000 mm |
| r1as max | 0.0984 in 2.500 mm |
