NTN 23124EMNRD1轴承尺寸、参数、图纸、互换、价格
2
3
1
2
4
E
M
N
R
D
1
2：调心滚子轴承
3：宽度尺寸系列：3系列
1：外径尺寸系列：1系列
24：内径：120 mm
EM：EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
NR：带止动环和止动槽
D1：外圈润滑油槽油孔
2：
调心滚子轴承
3：
宽度尺寸系列：3系列
1：
外径尺寸系列：1系列
24：
内径：120 mm
EM：
EM型，一体式机加工黄铜保持架，抗冲击性好，刚度大
NR：
带止动环和止动槽
D1：
外圈润滑油槽油孔
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 机加工 |
| 保持架材质 | 黄铜 |
| 极限转速-油润滑 | 2500转/分钟 |
| 极限转速-脂润滑 | 2000转/分钟 |
| 密封型式 | 无 |
| 密封圈材质 | 无 |
| 系列 | 231 |
| 精度 | 公制 |
| 公差 | JIS-0 RBEC-1 |
| 外圈矫正 | 带止动环 |
| 结构 | 单列 |
| 径向游隙 | CN |
| 基本额定静载荷 | 184000 lbf 820000 N 820.00 kN |
| 基本额定动载荷 | 149000 lbf 663000 N 663.00 kN |
| 附件 | 开式 |
| 重量 | 3.493 lb 7.700 kg |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |

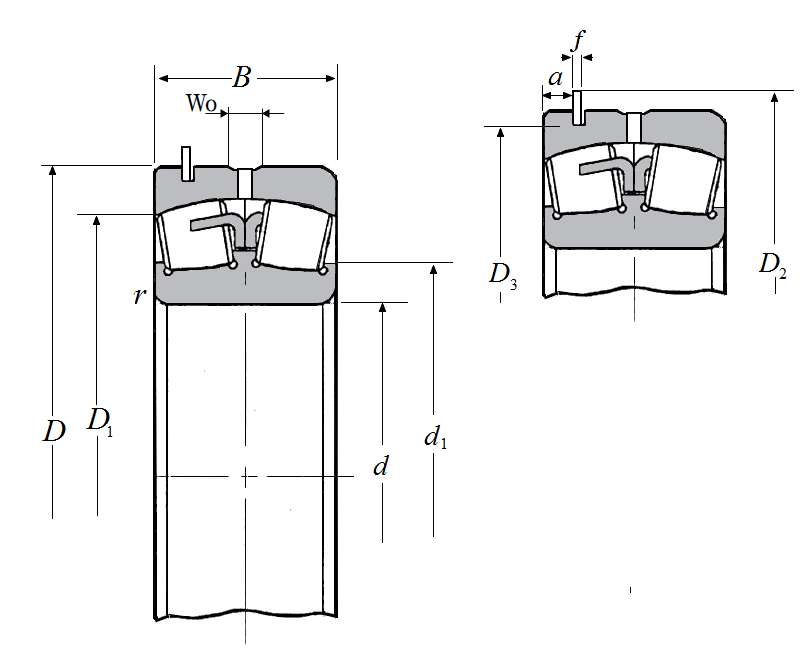

| 调心滚子轴承带止动环 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 2.4409 in 62.000 mm |
| d1 | 5.4331 in 138.000 mm |
| D1 | 7.0472 in 179.000 mm |
| D2 | 8.3819 in 212.900 mm |
| D3 | 7.5906 in 192.800 mm |
| r | 0.0787 in 2.000 mm |
| a | 0.2142 in 5.440 mm |
| f | 0.1201 in 3.050 mm |
| W0 | 0.3937 in 10.000 mm |
