NMB DDRIF-614ZZHA5P24 LY121轴承尺寸、参数、图纸、互换、价格
NMB DDRIF-614ZZHA5P24 LY121轴承
添加日期：2024-05-15 10:41:25
市场价：￥15.68元
销售价：电话咨询
库存：29套
基本尺寸，内径：6.35mm，外径：9.525mm，厚度：3.175mm。
前缀列表：【NMB ：轴承品牌：NMB】【DD：不锈钢材质】【RI：全部英制型】【F-：法兰凸缘型】。后缀列表：【ZZ：两侧钢板防尘盖（弹簧圈固定）】【H：冠状钢板保持架】【A5：公差精度：ABEC 5级】【P24：游隙范围：5μm 至 10μm】【 LY121：Multemp SRL 润滑脂，温度范围：-40 至 150ºC】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
M
B
D
D
R
I
F
-
6
1
4
Z
Z
H
A
5
P
2
4
L
Y
1
2
1
NMB ：轴承品牌：NMB
DD：不锈钢材质
RI：全部英制型
F-：法兰凸缘型
614：英制轴承尺寸代号
ZZ：两侧钢板防尘盖（弹簧圈固定）
H：冠状钢板保持架
A5：公差精度：ABEC 5级
P24：游隙范围：5μm 至 10μm
LY121：Multemp SRL 润滑脂，温度范围：-40 至 150ºC
NMB ：
轴承品牌：NMB
DD：
不锈钢材质
RI：
全部英制型
F-：
法兰凸缘型
614：
英制轴承尺寸代号
ZZ：
两侧钢板防尘盖（弹簧圈固定）
H：
冠状钢板保持架
A5：
公差精度：ABEC 5级
P24：
游隙范围：5μm 至 10μm
LY121：
Multemp SRL 润滑脂，温度范围：-40 至 150ºC

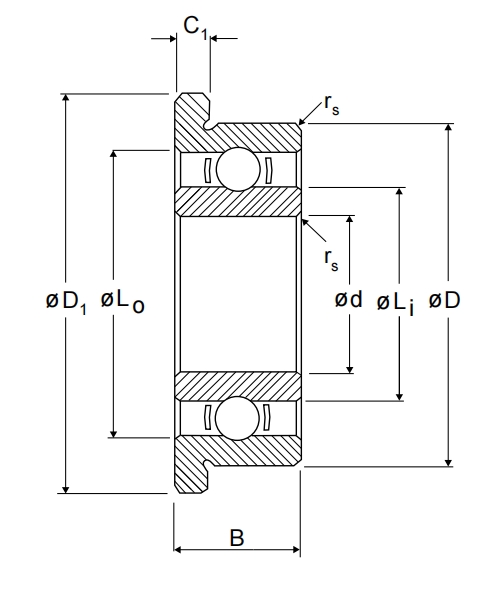

| 基本尺寸 (mm) | |
| 轴承内径 d | 6.35 |
| 轴承外径 D | 9.525 |
| 轴承厚度 B | 3.175 |
| 密封型轴承厚度 B | 3.175 |
| 倒角半径 rs(min) | 0.08 |
| 法兰外径 D1 | 10.72 |
| 开式轴承法兰厚度 C1 | 0.58 |
| 密封式轴承法兰厚度 C1 | 0.91 |
| 基本尺寸 (in) | |
| 轴承内径 d | 0.25 |
| 轴承外径 D | 0.375 |
| 开式轴承厚度 B | 0.125 |
| 密封型轴承厚度 B | 0.125 |
| 倒角半径 rs(min) | 0.003 |
| 法兰外径 D1 | 0.422 |
| 开式轴承法兰厚度 C1 | 0.023 |
| 密封式轴承法兰厚度 C1 | 0.036 |
| 安装尺寸 (mm) | |
| 开式轴承外圈内径 Lo | 0.34 |
| 开式轴承内圈外径 Li | 0.285 |
| 密封式轴承外圈内径 Lo | 0.35 |
| 密封式轴承内圈外径 Li | 0.285 |
| 载荷（N） | |
| 基本动载荷 | 417 |
| 基本静载荷 | 205 |
| 滚珠参数 | |
| 数量 Z | 13 |
| 直径（mm） Dw | 1 |
