FAG 2200-2RS-TVH#E轴承尺寸、参数、图纸、互换、价格

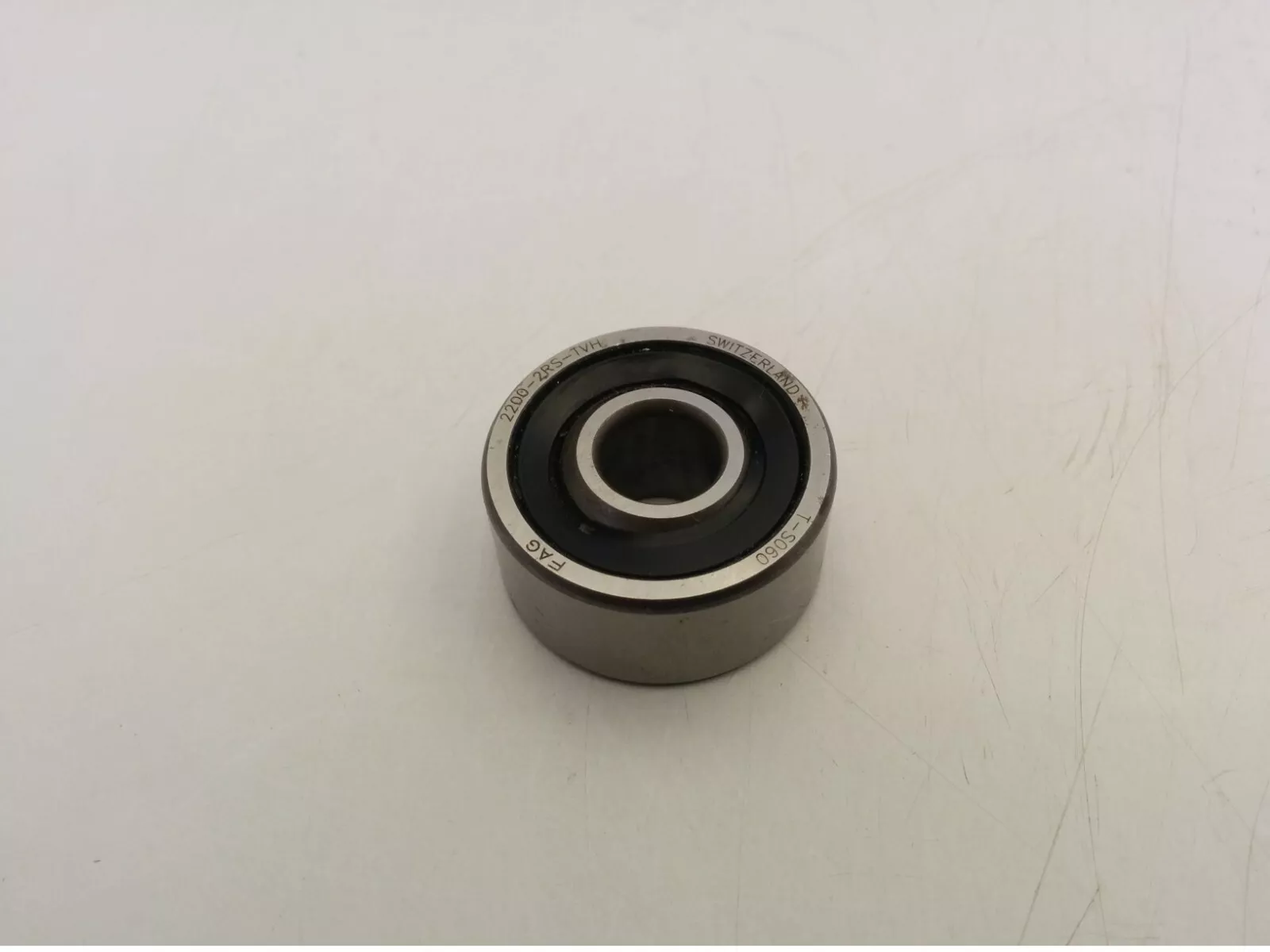

FAG 2200-2RS-TVH#E轴承
更新日期：2025-02-11 14:50:13
市场价：￥80.39元
销售价：电话咨询
库存：237套
FAG 2200-2RS-TVH#E轴承属于自调心球轴承 22..-2RS-TVH 系列，带密封，带塑料保持架。
后缀列表：【-2RS：两侧有接触式钢骨架橡胶密封圈】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【#E：单个纸盒包装】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
2
2
0
0
-
2
R
S
-
T
V
H
#
E
2：加宽型自调心球轴承
2：ISO标准02系列
00：内径：10 mm
-2RS：两侧有接触式钢骨架橡胶密封圈
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
#E：单个纸盒包装
2：
加宽型自调心球轴承
2：
ISO标准02系列
00：
内径：10 mm
-2RS：
两侧有接触式钢骨架橡胶密封圈
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
#E：
单个纸盒包装
| 主要尺寸&性能数据 | ||
| d | 10 mm | 内径 |
| D | 30 mm | 外径 |
| B | 14 mm | 宽度 |
| Cr | 5,700 N | 径向额定动载荷 |
| C0r | 1,190 N | 径向额定静载荷 |
| Cur | 76 N | 径向疲劳极限载荷 |
| nG | 16,500 1/min | 极限转速 |
| 48 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.6 mm | 最小倒角尺寸 |
| D2 | 25.2 mm | 外圈口径 |
| d2 | 14.1 mm | 内圈口径 |
| 安装参数 | ||
| da min | 14.2 mm | 轴肩最小直径 |
| Da max | 25.8 mm | 壳肩最大直径 |
| ra max | 0.6 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 100 °C | 最高工作温度 |
| 系数 | ||
| e | 0.32 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.96 | 动态轴向载荷系数 |
| Y2 | 3.03 | 动态轴向载荷系数 |
| Y | 2.05 | 静态轴向载荷系数 |
