FAG 3216-B-TVH-C3轴承尺寸、参数、图纸、互换、价格

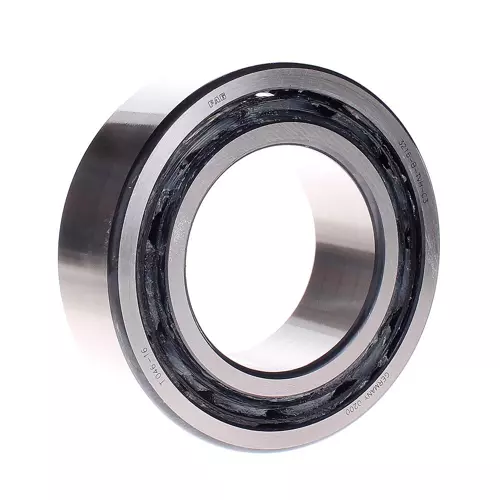

FAG 3216-B-TVH-C3轴承
更新日期：2025-01-23 11:16:47
市场价：￥730.8元
销售价：电话咨询
库存：2套
FAG 3216-B-TVH-C3轴承属于双列角接触球轴承 32..-B-TVH 系列，塑料保持架。
后缀列表：【-B：接触角 40°】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
3
2
1
6
-
B
-
T
V
H
-
C
3
3：双列角接触球轴承
2：尺寸系列：02系列
16：内径：80 mm
-B：接触角 40°
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-C3：C3 游隙（大于 CN 游隙）
3：
双列角接触球轴承
2：
尺寸系列：02系列
16：
内径：80 mm
-B：
接触角 40°
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 80 mm | 内径 |
| D | 140 mm | 外径 |
| B | 44.4 mm | 宽度 |
| Cr | 99,000 N | 径向额定动载荷 |
| C0r | 102,000 N | 径向额定静载荷 |
| Cur | 5,100 N | 径向疲劳极限载荷 |
| nG | 3,650 1/min | 极限转速 |
| nϑr | 5,100 1/min | 参考转速 |
| 2.32 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 120.3 mm | 外圈肩径 |
| d1 | 98.8 mm | 内圈肩径 |
| a | 69.1 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 91 mm | 轴肩最小直径 |
| Da max | 129 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
