INA KWSE25-H-V2-G2轴承尺寸、参数、图纸、互换、价格
INA KWSE25-H-V2-G2轴承
更新日期：2025-03-17 21:20:33
市场价：￥1250.22元
销售价：电话咨询
库存：33套

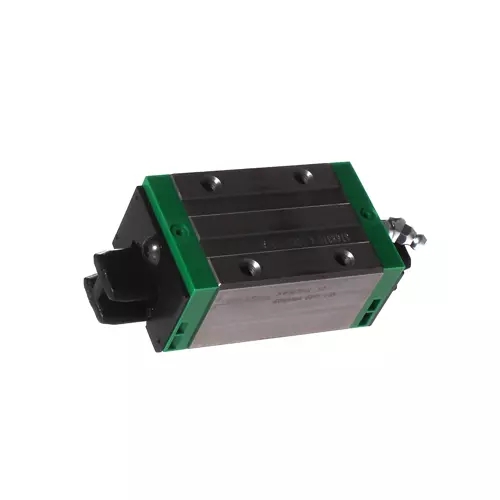

INA KWSE25-H-V2-G2轴承属于高的窄型托架，用于六排线性循环滚珠轴承和导轨的组件。
前缀列表：【KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)】。后缀列表：【-H：加高型滑块】【-V2：预压等级 V2级】【-G2：精度等级 G2级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
S
E
2
5
-
H
-
V
2
-
G
2
KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
25：导轨大小：25 mm
-H：加高型滑块
-V2：预压等级 V2级
-G2：精度等级 G2级
KWSE：
六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
25：
导轨大小：25 mm
-H：
加高型滑块
-V2：
预压等级 V2级
-G2：
精度等级 G2级
| 主要尺寸&性能数据 | ||
| H | 40 mm | 系统高度 |
| B | 48 mm | 托架宽度 |
| L | 81.8 mm | 托架全长 |
| I C | 28,000 N | 额定动载荷，荷载方向I：压缩荷载 |
| I C | 67,000 N | 额定静载荷，荷载方向I：压缩荷载 |
| II C | 26,000 N | 额定动载荷，荷载方向II：拉伸荷载 |
| II C | 45,000 N | 额定静载荷，荷载方向II：拉伸荷载 |
| III C | 28,000 N | 额定动载荷；基础额定动载荷，荷载方向III：侧向荷载 |
| III C | 47,000 N | 额定静载荷，荷载方向III：侧向荷载 |
| 0.584 kg | 重量 | |
| 安装参数 | ||
| A1 | 12.5 mm | |
| JB | 35 mm | |
| b | 23 mm | 宽轨 |
| A2 | 6.5 mm | |
| L1 | 60.9 mm | |
| JL | 35 mm | |
| H1 | 5.2 mm | |
| H5 | 5 mm | |
| G2 | M6 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 17 Nm | 最大拧紧力矩 |
| N2 | 3 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 17.94 mm | 润滑接头 |
| A3 | 10 mm | 润滑接头 |
| t A3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| O | 3x1,5 mm | 符合 DIN 3771 标准的 O 形圈 |
| M0X | 840 Nm | 瞬时 |
| M0Y | 510 Nm | 瞬时 |
| M0Z | 450 Nm | 瞬时 |
| 附加附件 | ||
| VMKB_065 | KWSE | 材料名称 |
| 尺码代码 | 25 | |
| 托架设计 | H | 高托架 |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
