INA KWSE20-V1-G3轴承尺寸、参数、图纸、互换、价格
INA KWSE20-V1-G3轴承
更新日期：2025-03-17 21:20:04
市场价：￥1110.36元
销售价：电话咨询
库存：6套

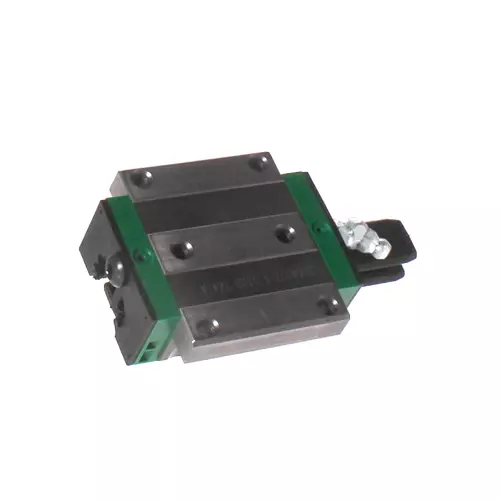

INA KWSE20-V1-G3轴承属于六排线性循环滚珠轴承和导轨组件的标准托架。
前缀列表：【KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)】。后缀列表：【-V1：预压等级 V1级】【-G3：精度等级 G3级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
K
W
S
E
2
0
-
V
1
-
G
3
KWSE：六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
20：导轨大小：20 mm
-V1：预压等级 V1级
-G3：精度等级 G3级
KWSE：
六列循环滚珠滑块（与TKSD导轨组成KUSE系列成套直线导轨)
20：
导轨大小：20 mm
-V1：
预压等级 V1级
-G3：
精度等级 G3级
| 主要尺寸&性能数据 | ||
| H | 30 mm | 系统高度 |
| B | 63 mm | 托架宽度 |
| L | 71.4 mm | 托架全长 |
| I C | 22,000 N | 额定动载荷，荷载方向I：压缩荷载 |
| I C | 52,000 N | 额定静载荷，荷载方向I：压缩荷载 |
| II C | 21,300 N | 额定动载荷，荷载方向II：拉伸荷载 |
| II C | 35,300 N | 额定静载荷，荷载方向II：拉伸荷载 |
| III C | 21,000 N | 额定动载荷；基础额定动载荷，荷载方向III：侧向荷载 |
| III C | 35,000 N | 额定静载荷，荷载方向III：侧向荷载 |
| 0.433 kg | 重量 | |
| 安装参数 | ||
| A1 | 21.5 mm | |
| JB | 53 mm | |
| b | 20 mm | 宽轨 |
| A2 | 5 mm | |
| L1 | 52.4 mm | |
| JL | 40 mm | |
| JLZ | 35 mm | |
| H1 | 4.6 mm | |
| H4 | 10.6 mm | |
| H5 | 5 mm | |
| T5 | 10 mm | |
| T6 | 7.2 mm | |
| G2 | M6 | 固定螺钉（DIN ISO 4762-12.9） |
| G2 MA | 10 Nm | 最大拧紧力矩 |
| K3 | M5 | 固定螺钉（DIN ISO 4762-12.9） |
| K3 MA | 10 Nm | 最大拧紧力矩 |
| K6 | M5 | 固定螺钉（DIN ISO 4762-12.9） |
| D2 | 5.5 mm | |
| N2 | 3 mm | 相邻结构中润滑孔的最大直径 |
| JL5 | 9.95 mm | 润滑接头 |
| A3 | 5.8 mm | 润滑接头 |
| t A3 | 7 mm | 润滑接头的最大允许螺钉深度 |
| M0X | 530 Nm | 瞬时 |
| M0Y | 350 Nm | 瞬时 |
| M0Z | 305 Nm | 瞬时 |
| 附加附件 | ||
| VMKB_065 | KWSE | 材料名称 |
| 尺码代码 | 20 | |
| 预紧 | V1 | 一级预紧 |
| 精度等级 | G3 |
