INA GWH40-B轴承尺寸、参数、图纸、互换、价格
G
W
H
4
0
-
B

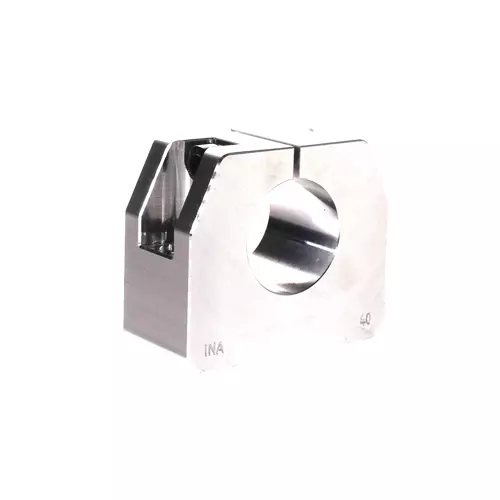

GWH：直线轴承用轴支撑座
40：适配轴径代号，轴径：40 mm
-B：经优化的内部结构
GWH：
直线轴承用轴支撑座
40：
适配轴径代号，轴径：40 mm
-B：
经优化的内部结构
| 主要尺寸&性能数据 | ||
| D | 40 mm | 直径 |
| Tol D | H8 | 公差 |
| B | 87 mm | 平面宽度 |
| L | 40 mm | 长度 |
| H | 73.5 mm | 高度 |
| 0.45 kg | 重量 | |
| 安装参数 | ||
| JB | 66 mm | 安装尺寸 |
| Tol JB | u00B10,15 | 公差 |
| A5 | 43.5 mm | 安装尺寸 |
| B1 | 63 mm | 安装尺寸 |
| H2 | 42 mm | 安装尺寸 |
| Tol H2 | +0,1 | 上公差 |
| Tol H2 | -0,1 | 下公差 |
| H4 | 49.7 mm | 安装尺寸 |
| H5 | 12.8 mm | 安装尺寸 |
| T5 | 26 mm | 安装尺寸 |
| H6 | 38 mm | 安装尺寸 |
| G2 | M12 mm | 下面的安装螺纹 |
| N1 | 10.5 mm | 安装尺寸 |
| N3 | 20 mm | 安装尺寸 |
| K5 | M10 | 上面的螺纹固定螺钉 |
| W | 6 mm | 横向宽度 |
| 尺码代码 | 40 | |
| 后缀 | B | 版本 |
