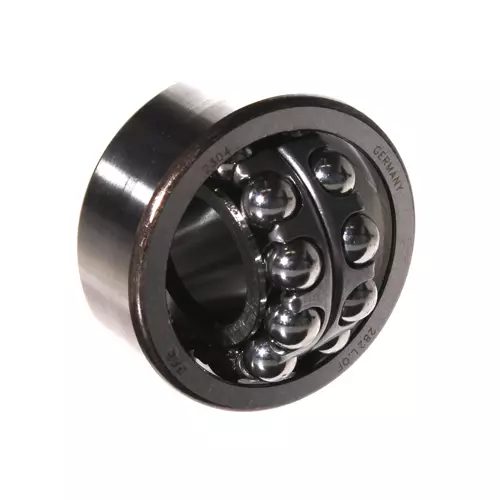

FAG 2304-TVH轴承尺寸、参数、图纸、互换、价格
2
3
0
4
-
T
V
H
2：宽度系列：2系列
3：直径系列：3系列
04：内径代号，内径：20 mm
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
2：
宽度系列：2系列
3：
直径系列：3系列
04：
内径代号，内径：20 mm
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
| 主要尺寸&性能数据 | ||
| d | 20 mm | 内径 |
| D | 52 mm | 外径 |
| B | 21 mm | 宽度 |
| Cr | 17,600 N | 径向额定动载荷 |
| C0r | 4,300 N | 径向额定静载荷 |
| Cur | 270 N | 径向疲劳极限载荷 |
| nG | 15,000 1/min | 极限转速 |
| nϑr | 13,800 1/min | 参考转速 |
| 209 g | 重量 | |
| 尺寸参数 | ||
| rmin | 1.1 mm | 最小倒角尺寸 |
| D1 | 41.2 mm | 外圈肩径 |
| d1 | 29.1 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 27 mm | 轴肩最小直径 |
| Da max | 45 mm | 壳肩最大直径 |
| ra max | 1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
| 系数 | ||
| e | 0.51 | 因子X和Y差值适用性的Fa/Fr限值 |
| Y1 | 1.23 | 动态轴向载荷系数 |
| Y2 | 1.9 | 动态轴向载荷系数 |
| Y | 1.29 | 静态轴向载荷系数 |
