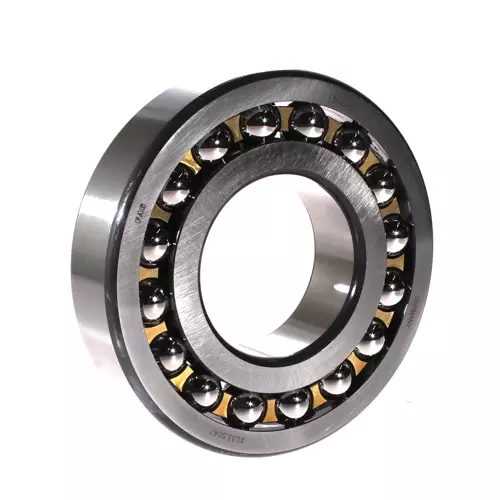

FAG 1314-M轴承尺寸、参数、图纸、互换、价格
1
3
1
4
-
M
1：宽度系列：1系列
3：直径系列：3系列
14：内径代号，内径：70 mm
-M：滚动体引导，实体黄铜保持架
1：
宽度系列：1系列
3：
直径系列：3系列
14：
内径代号，内径：70 mm
-M：
滚动体引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 70 mm | 内径 |
| D | 150 mm | 外径 |
| B | 35 mm | 宽度 |
| Cr | 75,000 N | 径向额定动载荷 |
| C0r | 27,500 N | 径向额定静载荷 |
| Cur | 1,670 N | 径向疲劳极限载荷 |
| nG | 7,200 1/min | 极限转速 |
| nϑr | 4,950 1/min | 参考转速 |
| 3.11 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 126.4 mm | 外圈肩径 |
| d1 | 97.7 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 82 mm | 轴肩最小直径 |
| Da max | 138 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.22 | 因子X和Y差值适用性的Fa/Fr限值 |
| Y1 | 2.81 | 动态轴向载荷系数 |
| Y2 | 4.35 | 动态轴向载荷系数 |
| Y | 2.94 | 静态轴向载荷系数 |
