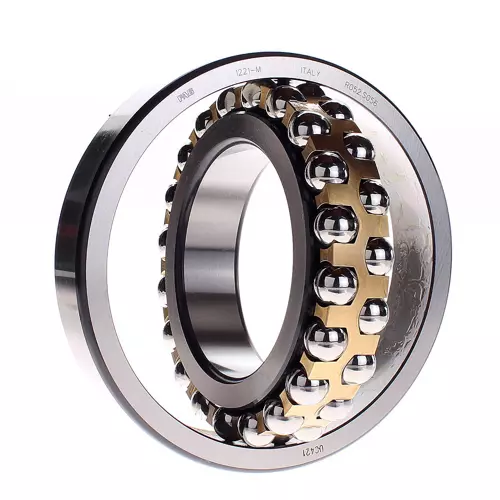

FAG 1221-M轴承尺寸、参数、图纸、互换、价格
1
2
2
1
-
M
1：宽度系列：1系列
2：直径系列：2系列
21：内径代号，内径：105 mm
-M：滚动体引导，实体黄铜保持架
1：
宽度系列：1系列
2：
直径系列：2系列
21：
内径代号，内径：105 mm
-M：
滚动体引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 105 mm | 内径 |
| D | 190 mm | 外径 |
| B | 36 mm | 宽度 |
| Cr | 75,000 N | 径向额定动载荷 |
| C0r | 32,500 N | 径向额定静载荷 |
| Cur | 1,690 N | 径向疲劳极限载荷 |
| nG | 5,700 1/min | 极限转速 |
| nϑr | 4,350 1/min | 参考转速 |
| 4.59 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 155.2 mm | 外圈肩径 |
| d1 | 133.9 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 117 mm | 轴肩最小直径 |
| Da max | 178 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.18 | 因子X和Y差值适用性的Fa/Fr限值 |
| Y1 | 3.52 | 动态轴向载荷系数 |
| Y2 | 5.45 | 动态轴向载荷系数 |
| Y | 3.69 | 静态轴向载荷系数 |
