FAG 1222-K-M-C3轴承尺寸、参数、图纸、互换、价格

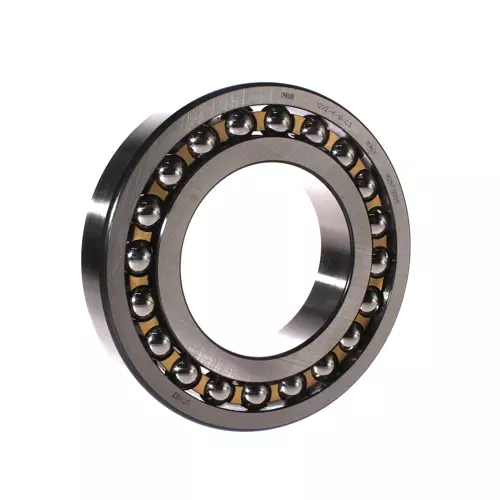

FAG 1222-K-M-C3轴承
更新日期：2025-02-11 14:45:38
市场价：￥3661.44元
销售价：电话咨询
库存：14套
FAG 1222-K-M-C3轴承属于自调心球轴承 12..-K-M 系列，锥孔，锥度1:12，实心黄铜保持架。
后缀列表：【-K：锥孔，锥角 1:12】【-M：滚动体引导，实体黄铜保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
1
2
2
2
-
K
-
M
-
C
3
1：标准自调心球轴承
2：ISO标准02系列
22：内径：110 mm
-K：锥孔，锥角 1:12
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
1：
标准自调心球轴承
2：
ISO标准02系列
22：
内径：110 mm
-K：
锥孔，锥角 1:12
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 200 mm | 外径 |
| B | 38 mm | 宽度 |
| Cr | 89,000 N | 径向额定动载荷 |
| C0r | 38,500 N | 径向额定静载荷 |
| Cur | 1,960 N | 径向疲劳极限载荷 |
| nG | 5,300 1/min | 极限转速 |
| nϑr | 4,200 1/min | 参考转速 |
| 5.27 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 173.2 mm | 外圈肩径 |
| d1 | 140.2 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 122 mm | 轴肩最小直径 |
| da max | 138 mm | 轴肩最大直径 |
| Da max | 188 mm | 壳肩最大直径 |
| db min | 116 mm | 套筒最小空腔直径 |
| Ba min | 7 mm | 套筒最小空腔宽度 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.17 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.63 | 动态轴向载荷系数 |
| Y2 | 5.62 | 动态轴向载荷系数 |
| Y | 3.8 | 静态轴向载荷系数 |
| 附加附件 | ||
| H222 | 紧定套 | |
