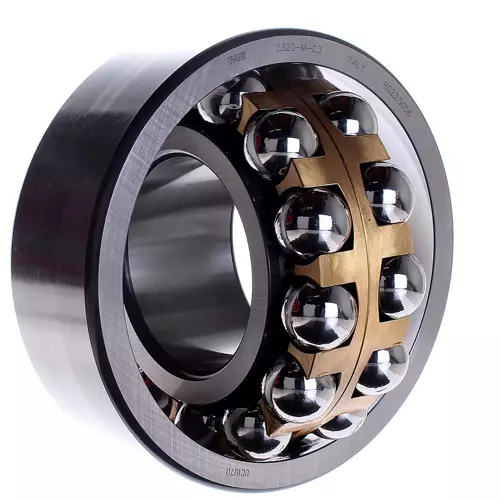

FAG 2320-M轴承尺寸、参数、图纸、互换、价格
2
3
2
0
-
M
2：加宽型自调心球轴承
3：ISO标准03系列
20：内径：100 mm
-M：滚动体引导，实体黄铜保持架
2：
加宽型自调心球轴承
3：
ISO标准03系列
20：
内径：100 mm
-M：
滚动体引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 100 mm | 内径 |
| D | 215 mm | 外径 |
| B | 73 mm | 宽度 |
| Cr | 196,000 N | 径向额定动载荷 |
| C0r | 79,000 N | 径向额定静载荷 |
| Cur | 4,000 N | 径向疲劳极限载荷 |
| nG | 4,300 1/min | 极限转速 |
| nϑr | 4,350 1/min | 参考转速 |
| 12.559 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 182.7 mm | 外圈肩径 |
| d1 | 130.8 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 114 mm | 轴肩最小直径 |
| Da max | 201 mm | 壳肩最大直径 |
| ra max | 2.5 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.38 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.67 | 动态轴向载荷系数 |
| Y2 | 2.59 | 动态轴向载荷系数 |
| Y | 1.75 | 静态轴向载荷系数 |
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 2320-M-C3轴承 | ￥3473.04元 | - | 19 |
