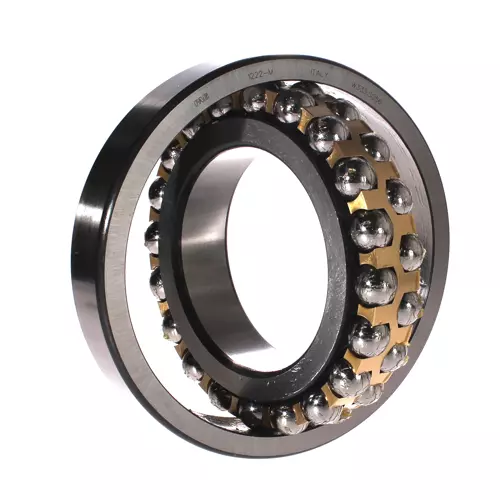

FAG 1222-M轴承尺寸、参数、图纸、互换、价格
1
2
2
2
-
M
1：标准自调心球轴承
2：ISO标准02系列
22：内径：110 mm
-M：滚动体引导，实体黄铜保持架
1：
标准自调心球轴承
2：
ISO标准02系列
22：
内径：110 mm
-M：
滚动体引导，实体黄铜保持架
| 主要尺寸&性能数据 | ||
| d | 110 mm | 内径 |
| D | 200 mm | 外径 |
| B | 38 mm | 宽度 |
| Cr | 89,000 N | 径向额定动载荷 |
| C0r | 38,500 N | 径向额定静载荷 |
| Cur | 1,960 N | 径向疲劳极限载荷 |
| nG | 5,300 1/min | 极限转速 |
| nϑr | 4,200 1/min | 参考转速 |
| 5.35 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2.1 mm | 最小倒角尺寸 |
| D1 | 173.2 mm | 外圈肩径 |
| d1 | 140.2 mm | 内圈肩径 |
| 安装参数 | ||
| da min | 122 mm | 轴肩最小直径 |
| Da max | 188 mm | 壳肩最大直径 |
| ra max | 2.1 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 150 °C | 最高工作温度 |
| 系数 | ||
| e | 0.17 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 3.63 | 动态轴向载荷系数 |
| Y2 | 5.62 | 动态轴向载荷系数 |
| Y | 3.8 | 静态轴向载荷系数 |
| 保持架 | M | 实心黄铜保持架，滚珠导向 |
| 公差等级 | PN | 普通精度 |
| 径向游隙 | CN | CN 游隙 |
| 内孔型式 | Z | 圆柱孔 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| FAG 1222-M-C3轴承 | ￥2311.88元 | - | 1 |
