FAG 3802-B-2Z-TVH-HLC#N10轴承尺寸、参数、图纸、互换、价格

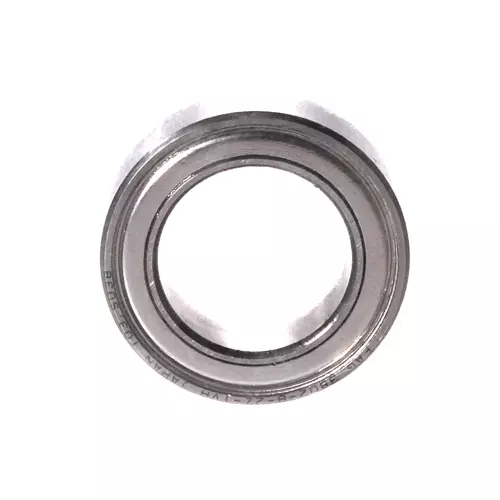

FAG 3802-B-2Z-TVH-HLC#N10轴承
更新日期：2025-01-23 11:28:48
市场价：￥95.4元
销售价：电话咨询
库存：4套
FAG 3802-B-2Z-TVH-HLC#N10轴承属于双列角接触球轴承 38..-B-2RZ-TVH 系列，带防尘盖，塑料保持架。
前缀列表：【-：多余前缀】。后缀列表：【-B：接触角 40°】【-2Z：两侧带金属防尘盖】【-TVH：滚动体引导，卡爪式聚酰胺实体保持架】【-HLC：产地：日本】【#N10：普通工业包装，一箱10套】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
-
3
8
0
2
-
B
-
2
Z
-
T
V
H
-
H
L
C
#
N
1
0
-：多余前缀
3：双列角接触球轴承
8：尺寸系列：18系列
02：内径：15 mm
-B：接触角 40°
-2Z：两侧带金属防尘盖
-TVH：滚动体引导，卡爪式聚酰胺实体保持架
-HLC：产地：日本
#N10：普通工业包装，一箱10套
-：
多余前缀
3：
双列角接触球轴承
8：
尺寸系列：18系列
02：
内径：15 mm
-B：
接触角 40°
-2Z：
两侧带金属防尘盖
-TVH：
滚动体引导，卡爪式聚酰胺实体保持架
-HLC：
产地：日本
#N10：
普通工业包装，一箱10套
| 主要尺寸&性能数据 | ||
| d | 15 mm | 内径 |
| D | 24 mm | 外径 |
| B | 7 mm | 宽度 |
| Cr | 2,080 N | 径向额定动载荷 |
| C0r | 1,560 N | 径向额定静载荷 |
| Cur | 81 N | 径向疲劳极限载荷 |
| nG | 25,000 1/min | 极限转速 |
| nϑr | 14,900 1/min | 参考转速 |
| 12.9 g | 重量 | |
| 尺寸参数 | ||
| rmin | 0.3 mm | 最小倒角尺寸 |
| D2 | 21.8 mm | 外圈口径 |
| d2 | 17.2 mm | 内径内圈 |
| a | 11.3 mm | 压力锥顶点之间的距离 |
| α | 25 ° | 接触角 |
| 安装参数 | ||
| da min | 17 mm | 轴肩最小直径 |
| Da max | 22 mm | 壳肩最大直径 |
| ra max | 0.3 mm | 最大倒角半径 |
| 工作温度 | ||
| Tmin | -20 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
